Ultrassom de sonda phased array

Ultrassom de sonda phased array: por que essa tecnologia mudou o padrão da inspeção industrial

O ultrassom de sonda phased array transformou a forma como a inspeção industrial é executada em soldas, tubulações e componentes críticos.

Diferente do ultrassom convencional, essa tecnologia utiliza múltiplos elementos ultrassônicos controlados eletronicamente, permitindo varredura angular, focalização dinâmica e geração de imagens em tempo real da região inspecionada.

Na prática, o ultrassom de sonda phased array aumenta significativamente a capacidade de detecção de descontinuidades internas, reduz falhas de interpretação e melhora a rastreabilidade dos dados de inspeção. Por isso, o método se consolidou em setores onde confiabilidade e segurança estrutural são fatores críticos.

Como funciona o ultrassom de sonda phased array

O princípio do ultrassom de sonda phased array está no controle eletrônico de múltiplos cristais piezelétricos dentro da mesma sonda. Em vez de emitir um único feixe fixo, como ocorre no ultrassom convencional, o sistema cria diferentes ângulos e profundidades de inspeção através de atrasos eletrônicos programados.

Isso permite:

• varredura angular sem movimentação mecânica
• focalização em regiões específicas
• cobertura volumétrica da soldaUnião (coalescência) localizada de metais ou não-metais, produzida pelo aquecimento dos materiais à temperatura de soldagem, com ou sem...
• maior precisão na interpretação dos sinais

O resultado é uma inspeção mais rápida, mais completa e muito mais confiável em aplicações críticas.

Veja como essa tecnologia é aplicada na prática industrial: https://inspesolda.com/phased-array-ultrassom/

Por que o ultrassom de sonda phased array detecta defeitos com mais precisão

ultrassom de sonda phased array

O grande diferencial do ultrassom de sonda phased array está na capacidade de aumentar a probabilidade de detecção de descontinuidades internas. Em métodos convencionais, a identificação de defeitos depende diretamente do ângulo do feixe ultrassônico. Se o feixe não atingir corretamente a falha, ela pode passar despercebida.

Com o phased array, o sistema realiza varreduras em múltiplos ângulos simultaneamente, aumentando significativamente a sensibilidade da inspeção em defeitos como:

• falta de fusão
• trincas
• falta de penetração
• inclusões

Além disso, a geração de imagens como S-scan e B-scan reduz a subjetividade da interpretação e melhora a confiabilidade do diagnóstico técnico.

---

Aplicações do ultrassom de sonda phased array em soldagem e integridade estrutural

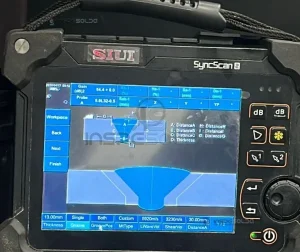

PAUT Phased Array

O ultrassom de sonda phased array é amplamente utilizado na inspeção de soldas industriais, principalmente em componentes de alta responsabilidade. A tecnologia é aplicada em:

• vasos de pressão
• tubulações industriais
• estruturas offshore
• componentes aeronáuticos
• equipamentos do setor nuclear e petroquímico

A capacidade de registrar integralmente os dados da inspeção torna o método extremamente relevante em auditorias técnicas e programas de integridade estrutural.

Entenda mais sobre inspeção industrial e END:

---

Evite falhas críticas com inspeção em Phased Array Ultrassom (PAUT) Solicite um diagnóstico técnico com PAUT e reduza o risco de descontinuidades não detectadas, falhas estruturais e não conformidades na inspeção de soldas.

Limitações do ultrassom de sonda phased array que precisam ser consideradas

universal. Materiais com grão grosseiro, estruturas austeníticas e geometrias complexas podem gerar distorções acústicas e ruídos estruturais que dificultam a interpretação dos sinais.

Além disso, a eficiência da inspeção depende diretamente da configuração correta do equipamento, escolha da sonda e experiência do inspetor. Um setup inadequado pode comprometer totalmente a confiabilidade do resultado.

Por isso, a qualificação do profissional é tão importante quanto a tecnologia utilizada.

Conheça os treinamentos da Inspesolda:

Tecnologias avançadas: FMC e TFM no phased array

A evolução do ultrassom de sonda phased array trouxe técnicas mais avançadas, como FMC (Full Matrix Capture) e TFM (Total Focusing Method). Esses recursos permitem focalização total da imagem, aumentando significativamente a resolução e a capacidade de caracterização de defeitos.

Na prática, essas tecnologias são utilizadas quando a inspeção exige máxima precisão, principalmente em:

• soldas críticas
• materiais dissimilares
• ligas especiais
• defeitos de pequenas dimensões

Embora exijam maior processamento e conhecimento técnico, FMC e TFM representam o estado mais avançado da inspeção ultrassônica atual.

O ensaio phased array ultrassom industrial não é apenas uma evolução tecnológica. Ele representa um novo nível de controle sobre a integridade estrutural.

Ele reduz incerteza, aumenta previsibilidade e transforma a inspeção em um ativo estratégico da operação.

Ignorar essa mudança não é uma decisão neutra.
É uma escolha que mantém a operação exposta a falhas que poderiam ser evitadas.

INDUSTRIAL INSPECTION & ANALYSIS. Wondering About Welds? Phased Array Ultrasonic Testing Provides Answers & Benefits.: IIA, [202-?]. Disponível em: https://industrial-ia.com/wondering-about-welds-phased-array-ultrasonic-testing-provides-answers-benefits/. Acesso em: 14 abr. 2026.

TWI GLOBAL. What is Phased Array Ultrasonic Testing (PAUT)? Cambridge: TWI, [202-?]. Disponível em: https://www.twi-global.com/technical-knowledge/faqs/what-is-phased-array-ultrasonic-testing. Acesso em: 14 abr. 2026.

CATSI. Phased Array Ultrasonic Testing: 6 Key Advantages That Define the Future of Non-Destructive Examination.: CATSI, [202-?]. Disponível em: https://catsi.com/phased-array-ultrasonic-testing-6-key-advantages-that-define-the-future-of-non-destructive-examination/. Acesso em: 14 abr. 2026.

SONATEST. PAUT of Welds to 2020 AWS D1.1. Milton Keynes: Sonatest, 2023. Disponível em: https://sonatest.com/blog/paut-welds-2020-aws-d11. Acesso em: 14 abr. 2026.

WIKIPEDIA. Phased array ultrasonics.: Wikipedia, [202-?]. Disponível em: https://en.wikipedia.org/wiki/Phased_array_ultrasonics. Acesso em: 14 abr. 2026.

QUALITY MAG. A Safer, Smarter Approach to Weld Inspection: Why Advanced Ultrasonic Testing Is Redefining Industry Standards.: Quality Mag, 2026. Disponível em: qualitymag.com/articles/99438-a-safer-smarter-approach-to-weld-inspection-why-advanced-ultrasonic-testing-is-redefining-industry-standards. Acesso em: 14 abr. 2026.

INSPESOLDA. Phased Array Ultrassom: A tecnologia que está mudando a inspeção de soldas.: Inspesolda, [202-?]. Disponível em: https://inspesolda.com/phased-array-ultrassom/. Acesso em: 14 abr. 2026.

EVIDENT SCIENTIFIC. Using the Total Focusing Method to Improve Phased Array Ultrasonic Imaging. Waltham, MA: Evident, [202-?]. Disponível em: https://ims.evidentscientific.com/en/applications/using-the-total-focusing-method-to-improve-phased-array-ultrasonic-imaging. Acesso em: 14 abr. 2026.

EDDYFI TECHNOLOGIES. Phased Array Ultrasonic Testing (PAUT). Quebec: Eddyfi, [202-?]. Disponível em: https://www.eddyfi.com/en/technology/phased-array-ultrasonic-testing-paut. Acesso em: 14 abr. 2026.

PAUT PROBES. Setting up PAUT like a pro: Probe & wedge angle choices.: Paut Probes, [202-?]. Disponível em: https://pautprobes.com/blog/setting-up-paut-like-a-pro-probe-wedge-angle-choices/. Acesso em: 14 abr. 2026.

MDPI. Usage of Phased Array Ultrasonic Testing (PAUT) and AI detection.: MDPI, 2023. Disponível em: https://www.mdpi.com/2076-3417/13/5/3204. Acesso em: 14 abr. 2026.

TECHKNOWSERV. Confirming Non-Destructive Test Results using PAUT and TFM/FMC.: TechKnowServ, [202-?]. Disponível em: https://www.techknowserv.com/post/phasdata-redundancy-confirming-non-destructive-test-results-using-paut-and-tfm-fmc. Acesso em: 14 abr. 2026.

AMERICAN WELDING SOCIETY. AWS D1.1/D1.1M:2025: Structural Welding Code , Steel. 25. ed. Miami, FL: AWS, 2025.

AMERICAN SOCIETY OF MECHANICAL ENGINEERS. ASME BPVC Section V: Nondestructive Examination. New York: ASME, 2021.

INTERNATIONAL ORGANIZATION FOR STANDARDIZATION. ISO 13588:2019: Non-destructive testing of welds , Ultrasonic testing , Use of automated phased array technology. Geneva: ISO, 2019.

BAKER HUGHES. Types of Ultrasonic Transducers & Probes.: Baker Hughes, [202-?]. Disponível em: https://www.bakerhughes.com/blog/types-of-ultrasonic-transducers-probes. Acesso em: 14 abr. 2026.

---
