Inspeção de ponte rolante: o que exigem a NR-11 e a NBR 8400

A pergunta do auditor

O auditor de segurança abre a planilha de equipamentos e pergunta: "Quando foi a última inspeção da ponte rolante, e qual norma diz quando vence a próxima?". A primeira metade você responde com o relatório da manutenção. A segunda costuma travar a conversa, porque, fora do setor de rochas ornamentais, nem a NR-11 nem a ABNT NBR 8400 fixam um prazo em meses para inspecionar uma ponte rolante.

Como a norma não dá o prazo, quem dá é o programa de manutenção do usuário. Defendemos que esse programa só se sustenta numa auditoria quando leva em conta o que a própria norma de projeto aponta como causa de desgaste.

O que a NR-11 exige da ponte rolante

A NR-11 trata de transporte, movimentação, armazenagem e manuseio de materiais. Consultamos o texto do acervo técnico da casa, cuja última alteração registrada é a Portaria MTPS n.º 505, de 29 de abril de 2016.

A ponte rolante aparece pelo nome no item 11.1.3. Ele diz que esses equipamentos serão calculados e construídos com "as necessárias garantias de resistência e segurança" e conservados em perfeitas condições de trabalho.

Para a inspeção, o item que importa é o 11.1.3.1: cabos de aço, cordas, correntes, roldanas e ganchos "deverão ser inspecionados, permanentemente", com a substituição das partes defeituosas.

O item 11.1.3.2 exige a carga máxima de trabalho indicada em lugar visível. O item 11.1.5 exige que o operador de equipamento de transporte com força motriz própria receba treinamento específico, dado pela empresa.

O texto geral da NR-11 (itens 11.1 a 11.3) não fala em prazo de inspeção nem em quem a assina.

A exceção é o Anexo I, de chapas de rochas ornamentais: ali a empresa deve emitir, após a inspeção, um relatório anual elaborado por profissional legalmente habilitado, com ART (item 1.3.1). O Anexo vale só para esse setor, e mostra o tipo de documento que a própria NR pede quando fixa prazo.

O que a ABNT NBR 8400 exige, e o que ela não cobre

A ABNT NBR 8400 tem o título geral "Equipamentos de elevação e movimentação de carga, Regras para projeto". São seis partes, publicadas entre 2019 e 2025. A Parte 1 (ABNT NBR 8400-1:2019) cancelou e substituiu a antiga ABNT NBR 8400:1987.

Uma norma de projeto

A Parte 6 declara o próprio escopo: ela estabelece regras de segurança para o projeto e "não estabelece as regras de segurança para operação e manutenção do equipamento" (ABNT NBR 8400-6:2025, seção 1).

Mesmo sem tratar de manutenção, ela descreve o que a ponte deveria ser ao sair da fábrica, e é com ela que se compara o que a inspeção encontra.

O ensaio de carga antes do serviço

Antes de entrar em serviço, o equipamento deve ser ensaiado dinamicamente sob sobrecarga, na velocidade nominal máxima de cada movimento (ABNT NBR 8400-5:2019, item 4.1).

A sobrecarga não pode ser menor que a carga de trabalho multiplicada por um coeficiente da Tabela 1 dessa parte, de 1,10 a 1,3, conforme a capacidade nominal e o coeficiente dinâmico. A tabela não vale para equipamentos fabricados em série, como talhas (nota da Tabela 1). O procedimento detalhado fica na ABNT NBR 16147, de comissionamento.

As tolerâncias de fabricação

A Parte 5 fixa tolerâncias de fabricação para pontes rolantes, pórticos rolantes e guindastes. Alguns exemplos:

• vão: até 15 m, no máximo mais ou menos 2 mm; acima disso, a tolerância cresce com o vão até mais ou menos 15 mm (item 4.2.2.1);
• vigas principais com vão maior que 20 m: o caminho do carro, com o equipamento descarregado, não pode ficar abaixo da horizontal (item 4.2.2.2);
• distância entre os centros dos trilhos do carro: até mais ou menos 3 mm da nominal (item 4.2.2.4);
• linearidade dos trilhos do carro: até mais ou menos 1,0 mm em 2 m, sem desalinhamento nas junções (item 4.2.2.8).

A norma também diz como medir: trena metálica e calibrada, leitura corrigida pela catenária e pela temperatura, e a mesma trena e a mesma força de tração em todo o equipamento (item 4.2.1).

São tolerâncias de fabricação, medidas no equipamento descarregado. Na ponte em uso, elas mostram o quanto a estruturaO conjunto das partes de uma construção que se destina a resistir as cargas. se afastou do que era. O que fazer com o desvio é decisão técnica, registrada no laudo.

Os dispositivos que o projeto deve prever

A Parte 6 lista, entre outros:

• placa de capacidade visível ao operador, no mínimo nas vigas principais e no conjunto do gancho (item 4.2.1);
• placa do fabricante com nome, ano, número de série, capacidade, tipo e grupo de mecanismo (item 4.2.2);
• trava de segurança em todos os ganchos, com exceções avaliadas caso a caso, como pontes de metal líquido (item 4.3.4.2.4);
• chaves-limite automáticas nas posições superior e inferior da elevação e sistema contra sobrecarga (item 5.1.1);
• chaves de fim de curso em todos os movimentos de translação e direção (item 5.1.2).

O que fica fora da NBR 8400

A Parte 1 não se aplica, entre outros, a equipamentos de elevação produzidos em série e a talhas elétricas, pneumáticas e manuais (ABNT NBR 8400-1:2019, seção 1). A Parte 6 repete a exclusão para talhas elétricas de cabo de aço ou corrente.

Numa ponte com talha elétrica de série, portanto, a estrutura da ponte está no escopo da NBR 8400 e a talha não está.

Quem decide a frequência da inspeção

Se nenhuma das duas normas dá o prazo, quem o fixa é o usuário, no programa de manutenção que a seção 6 da ABNT NBR 8400-6:2025, sobre vida útil, manda manter. A vida útil é estabelecida pela classificação do equipamento em grupo, conforme a Parte 1.

A mesma seção lista os fatores de desgaste: fadiga, corrosão, acidentes operacionais (inclusive montagem e desmontagem), sobrecarga e manutenção inadequada. A seção termina com o requisito: "O usuário deve entender a importância do desgaste e manter um programa de manutenção preventiva adequado à utilização do equipamento".

A Parte 6 também reconhece as inspeções periódicas: o item 4.3.2.7 exige acesso seguro às áreas "que necessitem de inspeções ou manutenções periódicas".

Ao auditor, portanto, a resposta é que o prazo é o do programa de manutenção preventiva da empresa. O programa fica defensável quando considera o grupo de classificação, o ambiente, o histórico de sobrecargas e batidas, e a fadiga da estrutura.

Pense num clipe de papel. Ele aguenta ser entortado uma vez. Depois de muitas idas e vindas, quebra com uma força bem menor. A viga da ponte vive esse vai e vem a cada içamento. Por isso a ABNT NBR 8400-2 tem critérios próprios de fadiga para as juntas soldadas.

Inspeção de rotina e inspeção técnica

A rotina do dia a dia

A inspeção permanente de cabos, correntes, roldanas e ganchos (NR-11, item 11.1.3.1) acontece na operação. No nosso entendimento, ela cabe a quem está perto do equipamento todo dia: o operador treinado e a equipe de manutenção.

É uma verificação visual e funcional, para pegar o defeito evidente: cabo com fio rompido, gancho sem trava, chave-limite que não atua. Ela não mede a estrutura nem faz ensaio.

A inspeção técnica da estrutura

A inspeção técnica olha o que a rotina não alcança: vigas principais, cabeceiras, ligações entre viga e cabeceira, apoios do trilho do carro e as soldas dessas ligações.

A ABNT NBR 8400-2 trata da verificação da estrutura ao escoamento, à fadiga e à estabilidade. No Anexo D, normativo, ela classifica as juntas pelo efeito de entalhe (item D.3.3.2) e define soldaUnião (coalescência) localizada de metais ou não-metais, produzida pelo aquecimento dos materiais à temperatura de soldagem, com ou sem... de qualidade comum (Q.C.) e especial (Q.E.), com os ensaios previstos para cada uma (Tabela D.3).

Para a solda de topoSolda executada em uma junta de topo. de qualidade especial, a Tabela D.3 prevê verificação, por exemplo com raio X, em 100 % da extensão do cordão. É critério de fabricação, e mostra o rigor que o projeto pede para essas soldas.

O que a InspeSolda faz na inspeção de ponte rolante

O nosso escopo é a estrutura soldada da ponte, em quatro etapas.

1. Pedimos a documentação: projeto, data book, grupo de classificação, histórico de manutenção e registros de batidas ou sobrecargas. É ela que mostra onde olhar primeiro.
2. Fazemos o ensaio visual de solda nas vigas, cabeceiras e ligações, atrás de trincas, corrosão e deformação.
3. Onde o visual não basta, aplicamos ensaios não destrutivos, como líquido penetrante, partículas magnéticas ou ultrassom. O artigo sobre como escolher o método de END explica os critérios.
4. Na inspeção dimensional, medimos vão, flecha das vigas e trilhos do carro e comparamos com a ABNT NBR 8400-5:2019.

O resultado é um laudo técnico assinado por engenheiro, com ART. Ele registra o que foi inspecionado, o que foi encontrado, a referência de cada comparação e o que ficou fora do escopo.

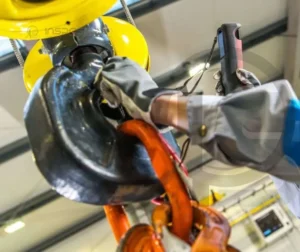

Freios, chaves-limite, parte elétrica e talha de série ficam com a manutenção da empresa ou com o fabricante. O laudo diz isso por escrito, para que a inspeção da estrutura não seja lida como inspeção do equipamento inteiro. Em empresa de rochas ornamentais, o relatório anual do Anexo I da NR-11 cobre o equipamento inteiro; o nosso laudo da estrutura entra como uma parte desse relatório. O gancho tem artigo próprio: inspeção de gancho de moitão.

Quando chamar a inspeção técnica

Além do prazo do seu programa, recomendamos inspecionar a estrutura depois dos eventos que a NBR 8400-6 lista como causa de desgaste: batida, sobrecarga, montagem ou desmontagem, ou corrosão acelerada pelo ambiente.

A recomendação é nossa. A norma lista as causas de desgaste, e inspecionar depois de cada uma mantém o programa coerente com essa lista.

Próximo passo

Se a sua ponte não tem laudo da estrutura, ou se o programa de manutenção não diz quando a estrutura é inspecionada, peça a inspeção da estrutura soldada da sua ponte rolante.
