PAUT Phased Array

PAUT Phased Array: Inspeção aumenta em até 4x a produtividade : mas por que ainda tem técnico usando método antigo?

O PAUT Phased Array Ultrassom) é hoje uma das tecnologias mais avançadas para inspeção de soldas, capaz de aumentar a produtividade em até 4 vezes e entregar uma análise volumétrica completa da junta soldadaUnião, obtida por soldagem, de 2 ou mais componentes incluindo zona fundida, zona de ligação, zona afetada pelo calor e metal de base nas....

Mas aqui está o ponto crítico: mesmo com essa vantagem clara, muitos profissionais ainda utilizam métodos convencionais por falta de entendimento prático da tecnologia.

Se você é técnico, provavelmente já se perguntou:

• PAUT realmente substitui radiografia?
• É mais confiável ou só mais rápido?
• Vale a pena investir nisso na prática?

Neste artigo, você vai entender como o PAUT Phased Array funciona de verdade em campo, onde ele gera vantagem real , e onde não gera.

O que realmente muda com o PAUT Phased Array na Inspeção?

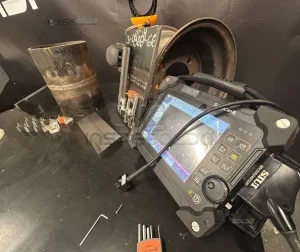

PAUT Phased Array

O PAUT (Phased Array Ultrassom) não é apenas uma versão mais moderna do ultrassom convencional.

Ele muda completamente a forma como a inspeção é executada e interpretada. Enquanto o ultrassom tradicional trabalha com feixe fixo e leitura mais limitada, o PAUT utiliza múltiplos elementos ultrassônicos controlados eletronicamente, permitindo varredura angular, focalização em diferentes profundidades e visualização volumétrica da soldaUnião (coalescência) localizada de metais ou não-metais, produzida pelo aquecimento dos materiais à temperatura de soldagem, com ou sem... em tempo real.

Na prática, isso significa maior precisão na detecção de descontinuidades, melhor dimensionamento de falhas e redução de incertezas na interpretação dos sinais.

O inspetor deixa de trabalhar apenas com indicações isoladas e passa a enxergar o comportamento completo da juntaA junção de peça(s) de trabalho antes e depois da união. soldada, aumentando significativamente a confiabilidade da inspeção.

Veja como essa tecnologia é aplicada na prática industrial: https://inspesolda.com/phased-array-ultrassom/

Por que o PAUT Phased Array detecta defeitos que outros métodos não enxergam

Phased Array Ultrassom

Aqui está uma verdade que poucos falam direto:

O problema dos métodos tradicionais não é só limitação , é probabilidade de erro.

Defeitos críticos como:

• falta de fusão
• trincas
• falta de penetração

dependem de ângulo correto para serem detectados.

O PAUT resolve isso com varredura angular (S-scan), garantindo que:

✔ o feixe atinja o defeito em múltiplos ângulos
✔ a chance de detecção seja muito maior
✔ a interpretação seja mais confiável

Resultado: menos retrabalho e menos risco operacional.

---

Por que o PAUT detecta defeitos que outros métodos não enxergam

PAUT Phased Array

O phased array ultrassom é amplamente usado em:

O grande diferencial do PAUT (Phased Array Ultrassom) não está apenas na tecnologia , está na capacidade de aumentar drasticamente a confiabilidade da inspeção.

Métodos convencionais trabalham com feixes fixos e dependem muito do posicionamento correto da sonda para atingir a descontinuidade.

O problema é que defeitos críticos, como falta de fusão, trincas e falta de penetração, podem não refletir o sinal adequadamente se o ângulo de incidência não for o ideal.

O PAUT resolve essa limitação utilizando varredura angular (S-scan), permitindo que o feixe ultrassônico atinja a mesma região da solda em múltiplos ângulos simultaneamente.

Isso aumenta significativamente a probabilidade de detecção e reduz falhas de interpretação, principalmente em juntas complexas ou aplicações críticas.

Na prática, o inspetor deixa de depender de uma única leitura e passa a analisar o volume completo da solda com muito mais precisão.

O resultado é uma inspeção mais confiável, menor índice de retrabalho e redução real de risco operacional em estruturas soldadas.

---

Evite falhas críticas com inspeção em Phased Array Ultrassom (PAUT) Solicite um diagnóstico técnico com PAUT e reduza o risco de descontinuidades não detectadas, falhas estruturais e não conformidades na inspeção de soldas.

Quando o PAUT não é a melhor escolha (e ninguém te conta isso)

O PAUT (Phased Array Ultrassom) é uma tecnologia extremamente avançada, mas isso não significa que seja a solução ideal para qualquer cenário.

Em algumas aplicações, o método pode apresentar limitações importantes, principalmente em materiais com alta atenuação ultrassônica, geometrias de difícil acesso ou configurações inadequadas de inspeção.

Na prática, um setup mal ajustado pode comprometer completamente a leitura dos sinais, gerar interpretações incorretas e reduzir a eficiência da inspeção.

Além disso, determinadas geometrias ou condições superficiais podem dificultar o acoplamento e limitar a cobertura da região inspecionada.

Por isso, o desempenho do PAUT não depende apenas do equipamento , depende diretamente da qualificação do profissional responsável pela configuração, execução e interpretação dos dados.

A tecnologia aumenta a capacidade da inspeção, mas a confiabilidade do resultado continua ligada ao conhecimento técnico de quem opera o método.

: O que realmente define o resultado no PAUT (não é o equipamento)

Existe um erro comum: achar que PAUT é só “ligar e sair usando”.

Na prática, o resultado depende de:

• configuração das leis focais
• escolha da sonda e frequência
• calibração correta
• interpretação dos sinais

Sem isso, você só gera imagem , não gera diagnóstico.

Se você quer dominar isso de forma prática: https://inspesolda.com/servicos/treinamento-de-soldagem/

---

O PAUT (Phased Array Ultrassom) deixou de ser uma tecnologia complementar e passou a ocupar posição central na inspeção moderna de soldas.

A capacidade de gerar varreduras angulares, visualizar o volume da junta em tempo real e aumentar a probabilidade de detecção transformou o método em referência para aplicações críticas e inspeções de alta responsabilidade.

Mas existe um ponto que define o resultado final: tecnologia sem domínio técnico não gera confiabilidade. O verdadeiro diferencial não está apenas no equipamento, e sim na capacidade de configurar corretamente o sistema, interpretar os sinais e transformar dados em diagnóstico técnico confiável.

Na prática, empresas e profissionais que dominam o PAUT ganham precisão, reduzem retrabalho e aumentam a segurança operacional. Quem não acompanha essa evolução continua dependente de limitações que hoje já podem ser evitadas com aplicação técnica adequada.

INDUSTRIAL INSPECTION & ANALYSIS. Wondering About Welds? Phased Array Ultrasonic Testing Provides Answers & Benefits.: IIA, [202-?]. Disponível em: https://industrial-ia.com/wondering-about-welds-phased-array-ultrasonic-testing-provides-answers-benefits/. Acesso em: 14 abr. 2026.

TWI GLOBAL. What is Phased Array Ultrasonic Testing (PAUT)? Cambridge: TWI, [202-?]. Disponível em: https://www.twi-global.com/technical-knowledge/faqs/what-is-phased-array-ultrasonic-testing. Acesso em: 14 abr. 2026.

CATSI. Phased Array Ultrasonic Testing: 6 Key Advantages That Define the Future of Non-Destructive Examination.: CATSI, [202-?]. Disponível em: https://catsi.com/phased-array-ultrasonic-testing-6-key-advantages-that-define-the-future-of-non-destructive-examination/. Acesso em: 14 abr. 2026.

SONATEST. PAUT of Welds to 2020 AWS D1.1. Milton Keynes: Sonatest, 2023. Disponível em: https://sonatest.com/blog/paut-welds-2020-aws-d11. Acesso em: 14 abr. 2026.

WIKIPEDIA. Phased array ultrasonics.: Wikipedia, [202-?]. Disponível em: https://en.wikipedia.org/wiki/Phased_array_ultrasonics. Acesso em: 14 abr. 2026.

QUALITY MAG. A Safer, Smarter Approach to Weld Inspection: Why Advanced Ultrasonic Testing Is Redefining Industry Standards.: Quality Mag, 2026. Disponível em: qualitymag.com/articles/99438-a-safer-smarter-approach-to-weld-inspection-why-advanced-ultrasonic-testing-is-redefining-industry-standards. Acesso em: 14 abr. 2026.

INSPESOLDA. Phased Array Ultrassom: A tecnologia que está mudando a inspeção de soldas.: Inspesolda, [202-?]. Disponível em: https://inspesolda.com/phased-array-ultrassom/. Acesso em: 14 abr. 2026.

EVIDENT SCIENTIFIC. Using the Total Focusing Method to Improve Phased Array Ultrasonic Imaging. Waltham, MA: Evident, [202-?]. Disponível em: https://ims.evidentscientific.com/en/applications/using-the-total-focusing-method-to-improve-phased-array-ultrasonic-imaging. Acesso em: 14 abr. 2026.

EDDYFI TECHNOLOGIES. Phased Array Ultrasonic Testing (PAUT). Quebec: Eddyfi, [202-?]. Disponível em: https://www.eddyfi.com/en/technology/phased-array-ultrasonic-testing-paut. Acesso em: 14 abr. 2026.

PAUT PROBES. Setting up PAUT like a pro: Probe & wedge angle choices.: Paut Probes, [202-?]. Disponível em: https://pautprobes.com/blog/setting-up-paut-like-a-pro-probe-wedge-angle-choices/. Acesso em: 14 abr. 2026.

MDPI. Usage of Phased Array Ultrasonic Testing (PAUT) and AI detection.: MDPI, 2023. Disponível em: https://www.mdpi.com/2076-3417/13/5/3204. Acesso em: 14 abr. 2026.

TECHKNOWSERV. Confirming Non-Destructive Test Results using PAUT and TFM/FMC.: TechKnowServ, [202-?]. Disponível em: https://www.techknowserv.com/post/phasdata-redundancy-confirming-non-destructive-test-results-using-paut-and-tfm-fmc. Acesso em: 14 abr. 2026.

AMERICAN WELDING SOCIETY. AWS D1.1/D1.1M:2025: Structural Welding Code , Steel. 25. ed. Miami, FL: AWS, 2025.

AMERICAN SOCIETY OF MECHANICAL ENGINEERS. ASME BPVC Section V: Nondestructive Examination. New York: ASME, 2021.

INTERNATIONAL ORGANIZATION FOR STANDARDIZATION. ISO 13588:2019: Non-destructive testing of welds , Ultrasonic testing , Use of automated phased array technology. Geneva: ISO, 2019.

BAKER HUGHES. Types of Ultrasonic Transducers & Probes.: Baker Hughes, [202-?]. Disponível em: https://www.bakerhughes.com/blog/types-of-ultrasonic-transducers-probes. Acesso em: 14 abr. 2026.

---
