Norma ASME B31.1: O Código Mestre para Tubulações

A Norma ASME B31.1 é um dos principais referenciais de segurança usados no mundo quando o assunto é tubulação industrial de alta energia.

Criada pela American Society of Mechanical Engineers (ASME), ela existe desde 1935 e se tornou o padrão que garante que sistemas de tubulação usados em condições extremas sejam projetados, construídos e mantidos com total segurança.

Diferente de outras normas da série B31, a Norma ASME B31.1 é voltada especificamente para tubulações de potência, ou seja, aquelas que operam com vapor, água superaquecida ou fluidos em alta pressão e temperatura.

Por isso, ela é aplicada em ambientes muito críticos, como usinas termoelétricas, grandes plantas industriais e sistemas centrais de aquecimento e resfriamento.

Nesses locais, qualquer falha na contenção de energia pode resultar em acidentes graves, e é justamente para evitar isso que o código define regras rigorosas sobre projeto, materiais, fabricação e inspeção.

No Brasil, dominar a Norma ASME B31.1 é fundamental para quem trabalha com engenharia, inspeção ou manutenção de sistemas de potência.

Isso porque ela serve como base técnica para todas as etapas de especificação e documentação dessas tubulações.

Além disso, a norma conversa diretamente com a NR-13, que regulamenta a segurança de caldeiras, vasos de pressão e tubulações. Ou seja, aplicar corretamente a Norma ASME B31.1 é também uma forma de atender às exigências legais brasileiras.

Em resumo, a Norma ASME B31.1 funciona como uma ponte entre as melhores práticas internacionais de engenharia e o que a legislação nacional exige.

Ela garante que sistemas de alta energia sejam projetados com segurança, operem com confiabilidade e mantenham a integridade mecânica ao longo de toda sua vida útil , protegendo pessoas, processos e instalações.

Requisitos Essenciais da Norma ASME B31.1

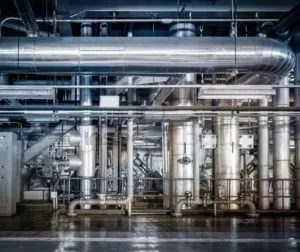

Norma ASME B.31.1

---

A Norma ASME B31.1 reúne os requisitos fundamentais para garantir segurança, confiabilidade e integridade mecânica em sistemas de tubulação de potência.

Ela abrange todo o ciclo de vida da tubulação , desde o projeto inicial até a operação e a manutenção.

A seguir, você encontra uma explicação clara dos principais pontos exigidos pelo código, de forma acessível e prática.

1. Escopo da Norma ASME B31.1 e sua Aplicação em Sistemas de Alta Energia

A Norma ASME B31.1 define regras para tubulações que operam com vapor e água superaquecida em condições extremas de pressão e temperatura. Esses sistemas estão presentes, por exemplo, em usinas termoelétricas, grandes plantas industriais e centrais de aquecimento e resfriamento.

Para se ter uma ideia, a B31.1 abrange tubulações que:

• Operam com vapor acima de 15 psig;
• Ou com água acima de 160 psig e/ou 250 °F (120 °C).

O foco do código é a energia armazenada nesses sistemas e os riscos envolvidos caso haja falha.

Por isso, a Norma ASME B31.1 é muito mais rigorosa do que outros códigos, como a ASME B31.3, que trata de tubulação de processo.

Outro ponto fundamental é que a norma deixa claro o que está dentro e o que está fora do seu escopo. Por exemplo, tubulações de carvão pulverizado não são regidas pela B31.1.

Essa delimitação ajuda o engenheiro a aplicar os critérios corretos a cada tipo de sistema , sempre com foco em reduzir riscos e garantir segurança estrutural.

No Brasil, essa definição de escopo é crucial porque a NR-13 classifica tubos de vapor e água superaquecida como ativos de alta criticidade.

Ou seja: sistemas que atendem à Norma ASME B31.1 automaticamente se enquadram nas categorias mais rigorosas da legislação nacional.

---

---

2. Como a Norma ASME B31.1 Define o Projeto: Tensões, Espessuras e Análise de Fluência

O projeto de tubulação segundo a Norma ASME B31.1 é baseado no equilíbrio entre pressão, temperatura, resistência dos materiais e flexibilidade da linha.

Tensões Admissíveis

A norma considera a chamada tensão admissível, que é o limite seguro que um material pode suportar sob certas condições. Esse valor muda conforme a temperatura aumenta.

Em temperaturas muito elevadas, a tubulação pode entrar na região de fluência (creep), onde o material se deforma lentamente ao longo dos anos mesmo sob tensões moderadas. A B31.1 exige análises específicas para esses casos.

Cálculo da Espessura de Parede

A espessura mínima depende de variáveis como:

• pressão de projeto,
• diâmetro do tubo,
• tensão admissível,
• Fator de Qualidade da JuntaA junção de peça(s) de trabalho antes e depois da união. (E),
• Fator de SoldaUnião (coalescência) localizada de metais ou não-metais, produzida pelo aquecimento dos materiais à temperatura de soldagem, com ou sem... (W).

Na prática, tubos com costura têm valores menores de E, o que obriga o uso de espessuras maiores. Por isso, muitos projetos de alta energia optam por tubos sem costura.

Flexibilidade, Dilatação Térmica e Fadiga

A Norma ASME B31.1 exige que o projeto considere:

• cargas sustentadas (peso próprio + pressão),
• cargas ocasionais (vento, sismo, alívio de pressão),
• cargas de deslocamento (principalmente expansão térmica).

A expansão térmica é uma das principais causas de falhas por fadiga, e a norma define limites claros para evitar esse tipo de problema , especialmente em sistemas sujeitos a ciclos repetitivos de aquecimento e resfriamento.

3. Materiais, Fabricação e Controle de Juntas na Norma ASME B31.1

A integridade da tubulação depende diretamente da seleção de materiais e da execução da soldagemMétodo utilizado para unir materiais por meio de solda..

Seleção de Materiais

A Norma ASME B31.1 determina:

• compatibilidade com o fluido;
• resistência ao calor;
• estabilidade metalúrgica a longo prazo;
• requisitos mínimos de resistência à fluência.

Todos os componentes , tubos, flanges, gaxetas, válvulas, parafusos , precisam atender especificações rígidas.

Soldagem e Tratamento Térmico

Soldas são pontos críticos. A norma exige:

• qualificação de soldadores e procedimentos (PQS e QS),
• aplicação correta de Tratamento Térmico Pós-Soldagem (TTPS) quando necessário.

Se o TTPS não é feito corretamente, a peça pode apresentar fragilidade, trincas e perda de tenacidade , mesmo que a espessura esteja correta.

Radiografia, ultrassom e líquidos penetrantes são amplamente utilizados para validar juntas soldadas.

A porcentagem de END aplicada depende diretamente do Fator de Qualidade E. Quanto maior a confiabilidade exigida, maior a inspeção.

4. Exame Final, Teste Hidrostático e Comissionamento

Antes de entrar em operação, o sistema deve provar que é seguro , e a Norma ASME B31.1 é clara sobre isso.

Teste Hidrostático

É o principal teste exigido pela norma. Ele submete a tubulação a uma pressão maior do que a de trabalho, geralmente 1,5 x PMTA.

Esse teste:

• confirma estanqueidade,
• verifica resistência da tubulação,
• revela possíveis falhas de soldagem ou fragilidade de material.

Reparo e Rerating

Qualquer reparo deve seguir os critérios da B31.1 vigente ou uma edição acordada pelo proprietário e pela autoridade competente.

O rerating (reavaliação de pressão/temperatura) depende totalmente da documentação histórica. Sem os dados da construção original, muitas vezes é preciso refazer cálculos, aplicar END adicionais ou até substituir trechos inteiros.

5. Norma ASME B31.1 e NR-13: Como Funciona a Convergência no Brasil

No Brasil, os sistemas de tubulação de potência seguem uma dupla exigência:

• ASME B31.1 → Projeto e construção
• NR-13 → Inspeção, operação e segurança em serviço

Elas não competem , se complementam.

O que a NR-13 exige de tubulações regidas pela B31.1?

• Prontuário de Tubulação (PAR)
• Fluxograma de engenharia
• Plano de inspeção baseado no risco
• Avaliação de mecanismos de danos previsíveis
• Frequência mínima de inspeções
• Critérios de aceitação coerentes com o código de projeto

Tudo isso só é possível porque a Norma ASME B31.1 define valores como:

• espessuras mínimas;
• tensões admissíveis;
• limites de temperatura;
• tolerâncias de corrosão;
• requisitos de soldagem.

Por isso, o profissional habilitado (PH) precisa dominar os dois padrões , B31.1 e NR-13 , para assegurar a integridade do sistema durante toda sua vida útil.

---

Minimize Riscos e Falhas: Conformidade Garantida com Consultoria Especializada ASME B31.1

1. AMERICAN SOCIETY OF MECHANICAL ENGINEERS (ASME). B31.1: Power Piping. New York: ASME, 2024.
2. AMERICAN SOCIETY OF MECHANICAL ENGINEERS (ASME). B31.1-2001 (Revision of ASME B31.1-1998): ASME Code for Pressure Piping, B31. New York: ASME, 2001.
3. BRASIL. Ministério do Trabalho e Emprego. Norma Regulamentadora n.º 13 (NR-13): Caldeiras, Vasos de Pressão, Tubulações e Tanques Metálicos de Armazenamento. Brasília, DF: MTE. Disponível em: https://www.gov.br/trabalho-e-emprego/pt-br/acesso-a-informacao/participacao-social/conselhos-e-orgaos-colegiados/comissao-tripartite-partitaria-permanente/arquivos/normas-regulamentadoras/nr-13.pdf. Acesso em:.
4. GLOBAL ENGINEERING DOCUMENTS. ASME Code for Pressure Piping, B31.,. Disponível em: nrc.gov/docs/ML0314/ML031470592.pdf. Acesso em:.
5. NORMAS. ASME B31. 1: os requisitos para as tubulações de energia., 2012. Disponível em: normas.com.br/visualizar/artigo-tecnico/1691/asme-b311-os-requisitos-para-as-tubulacoes-de-energia. Acesso em:.
6. PETROBLOG-SANTINI. Tubulação de Caldeiras conforme ASME B31.1 Power Piping.,. Disponível em: scribd.com/document/760516964/ASME-B31-1. Acesso em:.
7. PESTANA, Leonardo. Cálculo ASME B31.1.,. Disponível em: fr.scribd.com/document/707600735/Calculo-Asme-b31-1. Acesso em:.
8. SOCIEDADE DE ENGENHEIROS E DESIGNERS DE TUBULAÇÃO (SPED). ASME B31 Codes for Pressure Piping Summary.,. Disponível em: https://www.spedweb.com/technical-information/articles/asme-b31-codes-for-pressure-piping-summary. Acesso em:.
9. UNIVERSIDADE FEDERAL FLUMINENSE (UFF). TCC Final.,. Disponível em: app.uff.br/riuff/bitstream/handle/1/22044/TCC%20Final.pdf?sequence=1&isAllowed=y.
