Ensaio de Estanqueidade em Equipamentos

Informações sobre ensaio de estanqueidade em equipamentos:

Teste de estanqueidade com leitura em painel digital.

O ensaio de estanqueidade em equipamentos é realizado para verificar se existem vazamentos e, caso existam, localizá-los, avaliando a vedação do equipamento; ele indica falhas passantes (que atravessam a parede ou a soldaUnião (coalescência) localizada de metais ou não-metais, produzida pelo aquecimento dos materiais à temperatura de soldagem, com ou sem...), mas não mede a profundidade de uma falha.

Onde é aplicado o ensaio de estanqueidade em equipamentos?

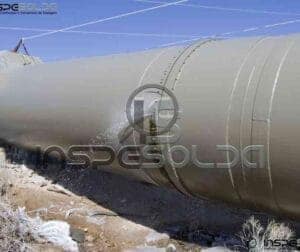

Verificação de estanqueidade em linha de duto metálico.

O ensaio é usado quando é preciso saber se um equipamento ou componente vaza. Aplica-se a tubulações, vasos de pressão, tanques, trocadores de calor, serpentinas e outros equipamentos projetados para conter ou conduzir fluidos. Como a peça recebe o meio de ensaio sob pressão, o ensaio se aproxima da condição real de serviço.

Como funciona o ensaio de estanqueidade?

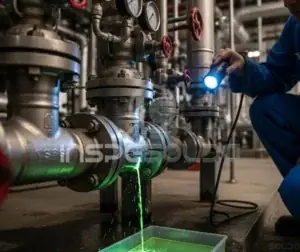

Inspeção de estanqueidade em planta industrial.

O equipamento recebe um meio de ensaio, líquido ou gás, e o inspetor procura o ponto por onde esse meio escapa. As técnicas mais comuns são:

• ensaio de pressão hidrostático, com água, o mais utilizado;
• ensaio de pressão pneumático, com ar comprimido;
• ensaio com líquido penetrante;
• métodos com equipamentos eletrônicos, como a emissão acústica.

Quando o meio de ensaio é um gás, aplica-se na superfície uma emulsão de água e sabão neutro, e o vazamento aparece como bolhas. Em locais com pouca iluminação ou visibilidade, podem ser usados corantes fluorescentes; nesse caso, a inspeção é feita em ambiente escuro, sob luz negra (ultravioleta).

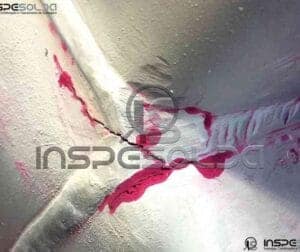

Vazamento revelado em ensaio de estanqueidade com corante.

Nos ensaios de pressão, o vazamento também pode ser detectado pela queda de pressão (decaimento), medida por manômetros ou sensores eletrônicos.

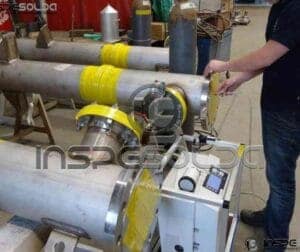

Teste de estanqueidade em bancada de equipamento industrial.

Quais são as limitações do ensaio de estanqueidade?

O ensaio responde se há vazamento e onde ele está. Uma descontinuidade que não atravessa a parede ou a solda não vaza e, por isso, não aparece neste ensaio. Para avaliar descontinuidades que não são passantes, é preciso outro ensaio não destrutivo.

Como o resultado do ensaio é registrado?

O vazamento é constatado de forma visual, pelas bolhas ou pelo corante, ou pelo decaimento de pressão medido nos instrumentos. Os padrões de vazamento podem ser quantificados, e os dados, usados em processamento e análise estatística.
