Defeitos Invisíveis em Inspeção de Líquido Penetrante

Como Revelar Defeitos em Inspeção de Líquido Penetrante

Em ambientes industriais e de produção, é comum que falhas passem despercebidas até que causem grandes prejuízos.

Os chamados defeitos invisíveis em Inspeção de Líquido Penetrante são justamente esses problemas iniciais — microtrincas, fissuras finíssimas ou descontinuidades superficiais que não são vistos a olho nu, mas que comprometem a confiabilidade das peças ou soldas.

A Inspeção de Líquido Penetrante oferece uma solução para esse desafio, permitindo detectar esses defeitos invisíveis com precisão relativamente alta.

Quando o método é bem aplicado, ele transforma em visíveis pistas que antes não se notavam, possibilitando ação corretiva precoce, redução de retrabalho, maior segurança operacional e menores custos de manutenção.

Neste artigo, vamos mostrar passo a passo como revelar defeitos invisíveis em Inspeção de Líquido Penetrante: quais são os tipos de falhas que se enquadram nesse grupo, práticas essenciais para garantir que realmente fiquem visíveis, normas e critérios de aceitação, bem como os principais desafios e como superá-los.

Tipos de falhas que se enquadram como defeitos invisíveis

Em ensaios por líquido penetrante, muitos dos defeitos invisíveis em Inspeção de Líquido Penetrante se referem a irregularidades superficiais que não mostram nenhum sintoma visual sem ajuda técnica.

Entre eles, microtrincas ou fissuras de solda que não rompem totalmente a superfície são clássicos exemplos: essas falhas finíssimas só são detectadas porque o líquido penetrante se infiltra nas aberturas e, quando revelado, evidencia o contorno da descontinuidade.

Esse tipo de problema é citado como uma das descontinuidades superficiais típicas do método.

Outro tipo comum são as porosidades superficiais — pequenos buracos originados por gases presos ou falhas no processo de fundição.

Embora superficiais, essas porosidades podem gerar concentração de tensões ou permitir acúmulo de contaminantes, corroendo ou comprometendo a integridade do material com o tempo.

O líquido penetrante consegue preencher esses poros abertos à superfície e, com o uso do revelador, essas falhas tornam‑se visíveis.

Também devem ser considerados os defeitos causados por inclusões ou contaminações na superfície — partículas de escória ou areia, oxidações ou resíduos metálicos, que criam irregularidades muito pequenas que não se distinguem por inspeção visual comum, mas que alteram o acabamento superficial ou impedem uma vedação perfeita.

O LP pode revelar essas imperfeições quando há abertura entre a superfície e o contaminante ou quando ele interrompe a continuidade superficial.

Além disso, falhas de fusão ou dobras não visíveis inicialmente ou que foram encobertas por acabamento, soldagem ou solda subsequente são também classificadas como defeitos invisíveis.

Nessas situações, a falha estrutural pode não romper visivelmente a superfície, mas há descontinuidade interna ou entre camadas que o LP pode evidenciar se a fissura tiver abertura superficial ou se o defeito atingir uma interface que permita penetração

Etapas essenciais para revelar defeitos invisíveis

Para revelar defeitos invisíveis em Inspeção de Líquido Penetrante, é fundamental seguir um conjunto de etapas obrigatórias previstas em normas reconhecidas, assegurando que microfalhas superficiais sejam efetivamente detectadas.

A primeira etapa é a preparação da superfície: deve‑se garantir limpeza completa da peça, eliminando óleos, graxas, ferrugem, tintas ou qualquer contaminante que possa obstruir aberturas superficiais ou impedir a ação do penetrante.

A norma brasileira NBR 16450 determina que superfícies excessivamente rugosas ou absorventes sejam preparadas adequadamente, já que tais condições prejudicam a remoção do penetrante em excesso e podem gerar resultados falsos.

Em seguida, procede‑se com a aplicação do penetrante. É importante escolher o tipo correto de penetrante (visível ou fluorescente) conforme a especificação técnica, e manter um tempo de penetração suficiente para que o líquido alcance e se fixe nas descontinuidades abertas à superfície.

Temperaturas de superfície muito baixas ou muito altas podem comprometer o processo, por isso normas como a NBR 16450 e especificações correlatas consideram requisitos de faixa de temperatura adequada para aplicação.

Logo após o tempo de penetração, deve‑se remover o excesso de líquido da superfície, com cuidado para não eliminar o penetrante que está dentro das falhas.

A remoção deve preservar o líquido contido nas fissuras, utilizando‑se métodos apropriados conforme o tipo de penetrante, seja por lavagem com água, solvente ou através de técnicas pós‑emulsificáveis, quando previstas.

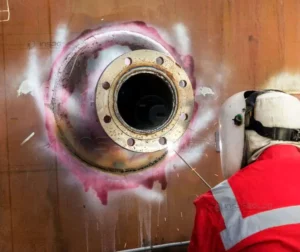

A aplicação do revelador é etapa crítica para evidenciar os defeitos invisíveis em Inspeção de Líquido Penetrante.

O revelador deve formar uma camada fina e uniforme sobre a superfície e agir de modo a extrair o penetrante retido nas fissuras ou aberturas, permitindo que essas falhas se tornem visíveis pela mancha ou contorno revelado.

O tempo de revelação deve respeitar o procedimento qualificado, sob condições de temperatura e iluminação adequadas.

Por fim, a inspeção visual e a interpretação dos resultados exigem preparo técnico: iluminação adequada, pessoal qualificado, análise conforme critérios normativos ou especificações do cliente, e registro detalhado das condições do ensaio, identificação da peça, resultados e parecer de aprovação ou rejeição.

Somente com essas etapas rigorosas é possível detectar com confiabilidade os defeitos invisíveis em Inspeção de Líquido Penetrante antes que eles se agravem e causem danos operacionais ou estruturais.

Vantagens de detectar defeitos invisíveis cedo

Detectar defeitos invisíveis em Inspeção de Líquido Penetrante a partir das fases iniciais de uso ou fabricação traz benefícios substanciais que justificam o investimento em inspeção preventiva.

Em primeiro lugar, há a prevenção de falhas catastróficas ou paradas emergenciais que, quando ocorrem, geram custos muito superiores aos de uma inspeção periódica.

Segundo publicações especializadas, o método de líquido penetrante permite identificar descontinuidades superficiais que podem evoluir para trincas maiores sob tensões de serviço, evitando acidentes e interrupções operacionais.

Além disso, detectar defeitos invisíveis em Inspeção de Líquido Penetrante contribui significativamente para o aumento da durabilidade de componentes e para a segurança operacional.

Peças ou soldas com pequenas fissuras superficiais tendem a sofrer propagação de trincas ou corrosão localizada se não forem tratadas, reduzindo a vida útil.

A inspeção precoce permite intervenções menores, tais como reparos locais ou substituição antes de falhas maiores, o que reforça a confiabilidade do sistema.

Um terceiro benefício relevante é a conformidade normativa e reconhecimento de qualidade junto a auditorias, regulamentos setoriais e clientes internos ou externos.

Normas internacionais como a ISO 3452‑1 e padrões da indústria exigem que processos de controle visual, não destrutivo ou equivalentes, comprovem que materiais e componentes estão isentos de descontinuidades superficiais relevantes. Ter registros de inspeção por líquido penetrante ajuda a demonstrar esse cumprimento.

Por fim, há uma economia concreta com retrabalho, substituição de peças danificadas ou manutenção emergencial quando defeitos invisíveis em Inspeção de Líquido Penetrante são detectados cedo.

Em vez de lidar com parada de máquina ou falha em campo exigindo intervenções de maior porte, as organizações podem realizar ajustes ou reparos localizados, planejados, com menor custo de material e mão de obra. Esse aspecto é ressaltado em guias de inspeção como parte das vantagens econômicas da técnica de líquido penetrante.

Quer evitar desperdícios, retrabalho e perda de contratos?

Comece agora mesmo a avaliar o seu processo de soldagem com quem entende do assunto.

Principais desafios e como superá-los

Apesar de sua eficiência, a Inspeção por Líquido Penetrante enfrenta diversos desafios que podem impedir a detecção confiável de defeitos invisíveis em Inspeção de Líquido Penetrante.

Um dos maiores obstáculos são as superfícies muito rugosas ou porosas. Rugosidade excessiva dificulta que o líquido penetrante seja aplicado de maneira uniforme, impede a remoção adequada do excesso e ainda pode levar a falsos positivos quando o revelador destaca os sulcos ou irregularidades normais da superfície como se fossem falhas.

Para superar esse problema, é recomendada uma preparação especial da peça, com nivelamento, polimento ou esmerilhamento, de modo a suavizar a textura, respeitando‑se as especificações normativas (por exemplo, requisitos presentes em normas como a ISO 3452‑1).

Outro desafio comum é a contaminação residual: óleos, graxas, resíduos de processos anteriores ou oxidações podem obstruir as fissuras superficiais ou formar uma película que impede que o líquido penetrante alcance os defeitos invisíveis.

Em muitos casos, uma limpeza prévia inadequada compromete todo o ensaio. A solução é usar métodos de limpeza apropriados (químicos, solventes, ultrassom ou jatos) de acordo com o material e tipo de contaminante, garantindo que a superfície esteja limpa, seca e pronta antes da aplicação do penetrante.

Também pode haver escolha incorreta do tipo de penetrante ou revelador, bem como sensibilidade inadequada ou iluminação imprópria.

Por exemplo, usar penetrante visível quando o componente ou ambiente exige fluorescente, ou revelar sob luz branca quando deveria ser luz negra/UV, pode mascarar defeitos invisíveis em Inspeção de Líquido Penetrante.

Normas como a ASTM E165 e ISO 3452‑1 estipulam que a seleção do método (tipo de penetrante, tipo de revelador, sensibilidade) deve estar alinhada com as exigências da aplicação, geometria da peça e expectativa de falha.

A interpretação subjetiva também é um ponto crítico: operadores com pouca experiência ou sem padrões visuais bem definidos podem classificar erroneamente falhas menores ou atribuir gravidade injusta a indicações irrelevantes.

Para minimizar isso, são recomendados treinamentos regulares, uso de blocos‑referência padronizados, documentação clara e comparações com critérios aceitos pelas normas ou especificações do cliente.

Finalmente, condições ambientais poderão prejudicar o ensaio ou gerar falsos positivos ou negativos. Temperatura fora da faixa recomendada, umidade excessiva, baixa ou luz inadequada (fraca ou de cor errada) são exemplos.

Normas técnicas orientam faixas de temperatura, valores de iluminação mínimos e a necessidade de ambiente controlado. Manter o ensaio dentro dos parâmetros normativos assegura que defeitos invisíveis sejam mesmo revelados.
