Simbolos Básicos de Soldagem: Conceitos Gerais

Símbolos

A simbologia de soldagem é uma representação gráfica de todas as informações As necessidades da área. Nas várias normas usadas na semiótica Soldagem, podemos citar aqueles que correspondem ao fluxo de trabalho AWS-American Welding e outras indústrias europeias, americanas e asiáticas, ISO-Organização Internacional de Padrões; Padrão industrial japonês. Os padrões mais comumente usados ​​no Brasil vêm da AWS e ABNT, Associação Brasileira de Normas Técnicas.

Esses símbolos são desenhos que representam as diretrizes do processo Soldagem; indicando a geometria da junta, o tamanho e o ângulo do chanfro, abertura da raiz, comprimento da solda, local de trabalho, etc. em formação. Os símbolos são usados ​​para economizar espaço e trabalho em desenhos Itens, ao mesmo tempo; além disso, os símbolos podem explicar Desenho mais rápido e fácil. Os símbolos de soldagem podem ser divididos em Duas categorias: símbolos básicos e símbolos complementares. Padrões AWS Considere o terceiro grupo, os símbolos típicos, que reúnem todos os símbolos Condições de soldagem necessárias, bem como dimensões e especificações do material.

Símbolos Básicos de Soldagem: Imagem de destaque
Símbolos Básicos De Soldagem

Conceito Geral

Símbolos Básicos de Soldagem: Para garantir que os requisitos de projeto de juntas soldadas sejam entendidos, seguidos e controlados pela área fabril, criou-se a necessidade da padronização dos Símbolos Básicos de Soldagem como um processo de integração entre as áreas de projeto e fabricação.

Símbolos Básicos de Soldagem: Imagem de destaque
Símbolos Básicos De Soldagem

Estes símbolos são o meio para se colocar nos desenhos (informações) sobre soldagem, brasagem e controle.

Na prática, muitas empresas precisarão só de alguns dos símbolos, e normalmente selecionarão só a parte que responde às suas necessidades, de toda forma é fundamental ter conhecimento de todos os símbolos ou os mais populares, mais usados no dia a dia dos procedimentos de soldagem.

Normas

A norma mais utilizada atualmente no Brasil, sendo que a norma AWS A2.4:2012, traz Símbolos para Soldagem, Brasagem e Exame não destrutivos.

Definição dos Símbolos Gerais de Soldagem

Símbolos de Soldagem ≠ Simbologia de Soldagem

Símbolos Básicos de Soldagem: Simbolos de Junta diferente de Simbologia de Soldagem
Símbolos Básicos De Soldagem

Os símbolos básicos de soldagem são diferentes no que diz respeito a símbolo de junta e simbologia de soldagem.

símbolo de junta refere-se à configuração da juta a ser soldada, enquanto a simbologia de soldagem engloba os detalhes do tipo de junta e vários outros elementos.

Símbolos de Junta

Os símbolos de junta devem ser como está sendo mostrado na figura a seguir, ou seja, desenhados “em cima” da linha de referência.

Simbologia de Soldagem

O símbolo de soldagem consiste em vários elementos.

Só a linha de referência e a seta são elementos OBRIGATÓRIOS, mas podem ser incluídos elementos adicionais para transmitir informação específica de soldagem.

Alternativamente, a informação de simbologia de soldagem pode ser transmitida por outros meios, tais como:

  • Notas nos desenhos ou pormenores;
  • Especificações, normas, códigos;
  • Outros desenhos que eliminem a necessidade de incluir os elementos correspondentes no símbolo de soldagem.

Todos os elementos, quando utilizados, terão localização específica no símbolo de soldagem, assim como exemplificado nas figuras a seguir.

Os requisitos obrigatórios relativos a cada elemento no símbolo de soldagem referem-se à localização do elemento e não devem ser interpretados como uma necessidade de incluir o elemento em todos os símbolos de soldagem.

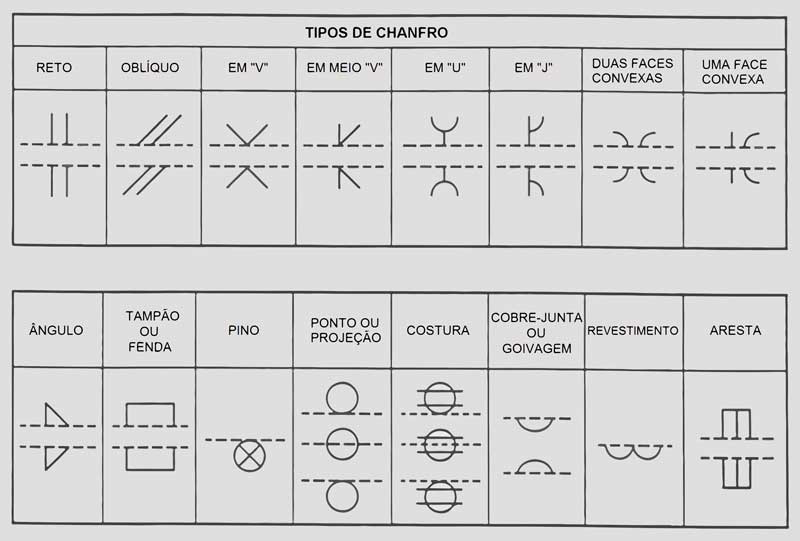

Símbolos de Junta

Simbolos basicos de soldagem: Símbolos de Junta
Símbolos De Junta

Simbologia de Soldagem

Símbolos Básicos de Soldagem: Simbologia de Soldagem Visão Geral
Simbologia De Soldagem

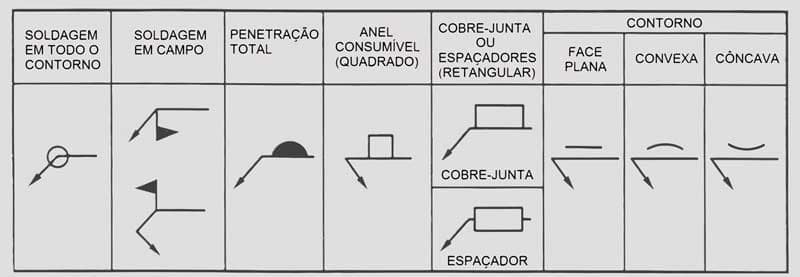

Simbolos Suplementares

Os símbolos suplementares a serem utilizados em conjunto com os símbolos de soldagem devem estar de acordo com a figura a seguir.

Símbolos Básicos de Soldagem: Símbolos Suplementares de Soldagem
Símbolos Básicos De Soldagem 42

Localização Do Símbolo De Soldagem
