Simbologia de Solda: Conceitos Gerais

SIMBOLOGIA DE SOLDA

A simbologia de solda é composta de vários elementos. Para facilitar a interpretação, vamos apresentar os conceitos gerais de simbologia de solda em três posts.

Os temas aqui abordados serão:

Aproveite a leitura sobre conceitos gerais de simbologia de solda e, caso tenha dúvidas, deixe um comentário abaixo.

simbologia de solda: imagem de destaque
Simbologia de Solda: Conceitos Gerais

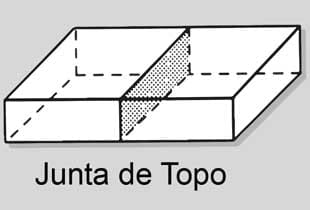

TIPOS BÁSICOS DE JUNTAS DE SIMbOLOGIA DE SOLDA

simbologia de solda: tipos básicos de junta
Tipos Básicos de Junta

Os tipos básicos de juntas são mostrados na figura.

Nela você pode ver as juntas de topo, junta de ângulo, junta sobreposta e de aresta.

Apesar de simples, estas juntas são as mais comuns encontradas no dia a dia. Significado da Localização da Seta em Simbologia de Solda

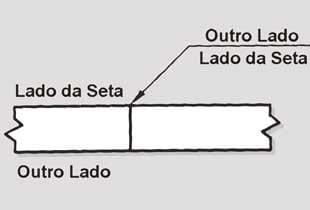

SIMBOLO ACIMA E ABAIXO DA LINHA DE REFERÊNCIA

simbologia de solda: imagem do significado da localização da seta
Símbolo acima e abaixo da linha de referência

O símbolo abaixo da linha de referência específica o lado da junta apontado pela seta e o símbolo acima da linha de referência, o outro lado.

Veja o exemplo na figura.

SÍMBOLOS DE JUNTAS DE ÂNGULO, CHANFRO E EM ARESTA.

simbologia de solda: símbolos de juntas de ângulo chanfro e aresta
Símbolos de juntas de ângulo, Chanfro e em Aresta.

Para estes símbolos, a seta deve ligar a linha de referência do símbolo de soldagem a um dos lados da junta, e esse lado deve ser considerado o lado da seta.

O lado oposto ao lado da seta deve ser considerado o outro lado da junta.

SÍMBOLOS DE SOLDAGEM DE TAMPÃO, FENDA, PONTOS, PROJEÇÕES E COSTURA.

Para estes símbolos, a seta deve ligar a linha de referência do símbolo de soldagem à face exterior de um dos membros da junta, no eixo da soldagem desejada.

O membro para o qual a seta aponta deve ser considerado o membro do lado da seta. O outro membro da junta deve ser considerado o membro do outro lado.

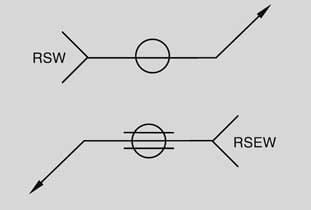

SÍMBOLOS SEM SIGNIFICADO DE LADO

simbologia de solda: imagem dos símbolos sem significado de lado
Símbolos sem Significado de Lado

Alguns símbolos de soldagem não tem nenhum significado de lado da seta ou outro lado, embora símbolos suplementares usados conjuntamente com eles possam ter tal significado.

Termo em InglêsTermo em Português
RSW – Resistance Spot WeldingSoldagem a Ponto
RSEW – Resistance Seam WeldingSoldagem por Costura
FW – Flash WeldingSoldagem por Centelhamento

LOCALIZAÇÃO DA SOLDA EM RELAÇÃO Á JUNTA NA SIMBOLOGIA DE SOLDA

simbologia de solda: lado da seta
Localização da Solda Em relação à Junta na Simbologia de Solda

Soldagens do lado da seta da junta devem ser especificados colocando o símbolo da junta soldada por baixo da linha de referência.
