Solda de Encaixe (socket weld)

Solda em ângulo em junta do tipo encaixe.

Fonte: PETROBRAS N-1438 Rev. F (03/2023), item 3.138

Saiba mais

Solda de Encaixe: O que é, como funciona e onde aplicar

Definição: Solda em ânguloSolda, com seção transversal aproximadamente triangular unindo dois componentes cuja faces a serem soldadas estão em ângulo. em juntaA junção de peça(s) de trabalho antes e depois da união. do tipo encaixe.

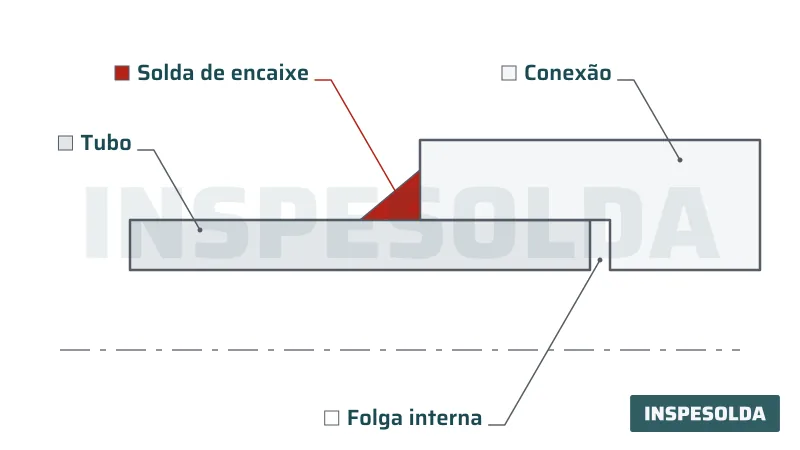

InspeSoldinha explica: A soldaUnião (coalescência) localizada de metais ou não-metais, produzida pelo aquecimento dos materiais à temperatura de soldagem, com ou sem... de encaixe é um tipo de solda de ângulo feita quando uma peça é encaixada dentro de outra, como um tubo dentro de uma conexão, e a solda é aplicada ao redor da borda onde as peças se encontram.

O que é solda de encaixe?

Vamos direto ao ponto: a solda de encaixe é aquela onde uma peça entra dentro da outra. Tipo tubo dentro de conexão, sabe?

E a solda é feita ao redor da borda externa , nunca no fundo. É uma solda em ângulo, discreta, mas que carrega uma baita responsabilidade em sistemas de alta pressão.

É o tipo de solução que parece simples à primeira vista, mas como minha vó dizia: “o diabo mora nos detalhes“. E é justamente nesses detalhes que a mágica (ou a tragédia) acontece.

---

Onde essa solda brilha?

Se você já trabalhou com tubulações de pequeno diâmetro , principalmente até 2 polegadas , já deve ter cruzado com a solda de encaixe em sistemas de:

• Vapor e condensado
• Linhas hidráulicas e pneumáticas
• Redes de fluido refrigerado
• Skids de processo com conexões rápidas

Ela é usada porque facilita o alinhamento, reduz a necessidade de biselamento, e dá uma segurança danada quando bem executada.

Agora… quando bem executada, tá?

---

O perigo da falsa confiança

Já vi muita gente boa errar com solda de encaixe. O motivo? Excesso de confiança. O cara olha, vê que encaixou direitinho, aplica a solda e vai embora.

Mas se esquecer de deixar a folga interna , geralmente de 1,5 mm , pode preparar a papelada do retrabalho.

Sem essa folga, na primeira variação térmica o tubo dilata e trinca. Já vi linha de gás parada por causa disso.

Já vi cliente bravo, já vi soldadorProfissional qualificado a executar soldagem manual ou semi-automática conforme norma aplicável. demitido, já vi obra parada. E tudo por causa de um “detalhe“.

---

Inspeção: aqui é onde se separa o profissional do improvisador

Uma solda de encaixe bem feita pode ser um exemplo de precisão. Mas pra isso, o processo de inspeção precisa ser levado a sério. Por aqui na Inspesolda, a gente não economiza em boas práticas:

• Primeiro, o visual. A solda tem que estar limpa, contínua, sem mordeduras ou porosidade aparente.
• Depois, dependendo da criticidade, aplicamos líquidos penetrantes, partículas magnéticas ou até ultrassom, quando o acesso permite.
• Em situações especiais, como ambientes offshore, o raio-X também entra no jogo.

A gente trata cada inspeção como se fosse pra nós mesmos. Porque no fim das contas, é mesmo. Se a gente assina um laudo, aquilo ali leva nossa reputação junto.

---

Não é só sobre técnica : é sobre propósito

Aqui na Inspesolda, a gente acredita que fazer bem feito vai além da norma. Vai além da solda.

Vai além do ensaio. Fazer bem feito é sobre respeitar quem vai usar aquilo. É sobre dormir tranquilo sabendo que o que saiu das suas mãos vai funcionar com segurança.

A solda de encaixe é só um dos muitos tipos que existem. Mas é um excelente exemplo de como o simples pode se tornar complexo, se não houver clareza, atenção e compromisso.

Não deixe pequenos detalhes virarem grandes problemas.
