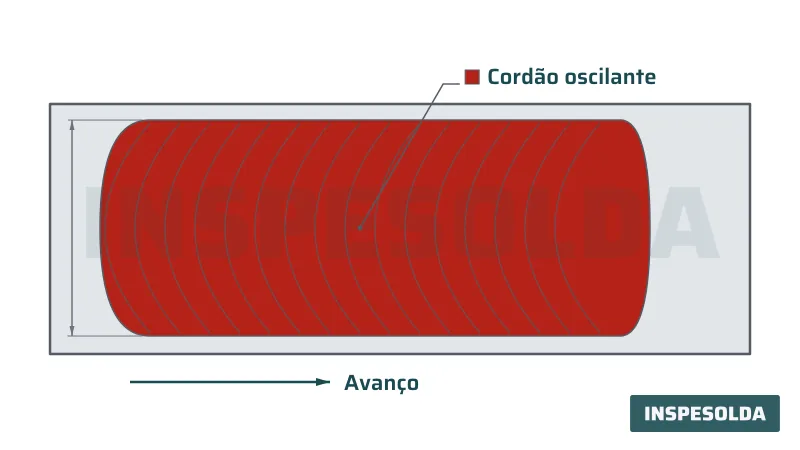

Cordão Oscilante (weave bead)

passe realizado com oscilação transversal em relação ao eixo da solda

Fonte: N-1438 item 3.87

Saiba mais

Cordão Oscilante: Quando o Movimento da Mão Traduz a Experiência

Não é só soldar. É dançar com o metal e deixar a experiência guiar a mão.

Definição: Um cordão de soldaDepósito de solda resultante de um único passe de soldagem. formado usando a técnica de oscilação transversalUma técnica de soldagem na qual a fonte de calor é oscilada transversalmente enquanto progride ao longo do caminho da solda..

InspeSoldinha explica: O cordão oscilante é o resultado da técnica de oscilaçãoUm padrão alternado de movimento em relação à direção de deslocamento em um dispositivo de processo de soldagem, brasagem, corte térmico ou... transversal, onde o soldadorProfissional qualificado a executar soldagem manual ou semi-automática conforme norma aplicável. move a tocha ou o eletrodo de um lado para o outro da linha de soldaUnião (coalescência) localizada de metais ou não-metais, produzida pelo aquecimento dos materiais à temperatura de soldagem, com ou sem... enquanto avança.

Esse movimento cria um cordão de solda mais largo, com um padrão que pode lembrar um tecido ou um leque.

A dança do metal fundido

Imagine o soldador ali, firme, concentrado, segurando a tocha ou o eletrodo. Ao invés de seguir em linha reta pela juntaA junção de peça(s) de trabalho antes e depois da união., ele começa a movimentar a mão em zigue-zague, como se estivesse pintando com o calor.

Essa é a tal da oscilação transversal , um movimento lateral que acompanha o avanço da solda.

O resultado? Um cordão mais largo, mais preenchido, com uma cara de leque ou de tecido trançado. Um desenho bonito, mas principalmente funcional.

Isso não é firula, não. É técnica pura.

Essa oscilação ajuda a:

• Fundir melhor as bordas da junta;
• Evitar falta de fusão;
• Controlar a penetração;
• Diminuir defeitos típicos como mordedura ou excesso de reforço;
• E, principalmente, garantir que o metal de soldaO “ metal de solda ” ou “ zona fundida ” em uma solda por fusão composto daquela porção do metal de base e do metal de adição (se usado)... esteja onde ele realmente precisa estar.

Uma história de campo (porque teoria sem prática é só barulho)

Teve um projeto numa refinaria no norte do país que ficou marcado pra mim. Era um trabalho pesado, tubo de grande diâmetro, soldagemMétodo utilizado para unir materiais por meio de solda. em posição vertical (a famosa 3G). O pessoal tava suando pra manter a qualidade e cumprir prazo.

Aí chamaram a gente da Inspesolda. Fui até lá, peguei o caderno, ouvi o time, entrei no campo.

O que eu vi? Cordão reto onde precisava de oscilação.

Falei: “Rapaziada, sobe a régua aqui. Vamos dançar com a tocha.”

Reajustamos os parâmetros, ensinamos o padrão de oscilação certo praquela aplicação, e , como minha vó diria , “foi só benção”.

Reduzimos rejeição de inspeção, aumentamos a velocidade do enchimento, e ainda deixamos um padrão de acabamento que parecia arte.

Porque sim, soldagem pode ser arte. Técnica com intenção vira obra.

Quando usar e quando não usar

Não é em todo lugar que dá pra fazer cordão oscilante. Tem norma que limita a largura do cordão.

Tem projeto que exige stringer bead (cordão reto) por questão de controle térmico. Então, como sempre, a primeira regra é: entenda o contexto.

Mas onde ele brilha, o cordão oscilante resolve:

• Juntas largas com chanfroAbertura preparada para conter a solda, realizada na superfície de uma peça ou entre dois componentes, conforme geometria previamente... em V ou U;
• Chapas espessas;
• Posições verticais e sobrecabeça;
• Processos como eletrodo revestidoMetal de adição composto por um núcleo metálico revestido com material que estabiliza o arco, protege a poça de fusão e pode adicionar..., MIG/MAG, arame tubularEletrodo consumível tubular, formado por uma bainha metálica preenchida com pós diversos. Durante a soldagem, esses materiais produzem uma....

Só cuidado com os exageros. Oscilação demais vira problema: pode perder penetração, gerar poro, criar trinca. O segredo está no controle. Técnica sem medida é igual tempero sem mão: estraga o prato.

O que a norma diz

Na qualificação de procedimentos (PQR), a gente da Inspesolda avalia tudo: largura do cordão, simetria, tempo de oscilação, taxa de deposiçãoMassa de material depositado por unidade de tempo.. Tudo documentado e aprovado por inspetores que sabem o que estão olhando.

E mais do que isso, ensinamos o porquê de cada item, porque aqui a gente não entrega só relatório , a gente entrega entendimento.

A solda certa começa com a decisão certa.
