COMO IDENTIFICAR UMA Soldagem a Plasma

SOLDAGEM A PLASMA

Soldagem a Plasma ou Soldagem a Arco Plasma é um processo de soldagem em seu estado líquido. Você aprenderá as principais características principais e também as seguintes definições como:

  • Definição de Soldagem a Arco Plasma;
  • Componentes e Princípio de Funcionamento da Máquina;
  • Aplicações;
  • Vantagens e Desvantagens.

HISTÓRIA

soldagem a plasma
Soldagem a Plasma
(Clique para ampliar a imagem)

Em 1950 o processo de Soldagem TIG era o grande método usado para a soldagem de metais nobres, enquanto cientistas desenvolviam esses processos de soldagem, eles perceberam que se diminuíssem o diâmetro do bocal por onde saia a tocha de gás usado para soldagem, acontecia algo interessante. As propriedades do arco elétrico ficavam diferentes.

Com a redução do diâmetro do bocal por onde saia o gás, o arco elétrico era comprimido, aumentando a velocidade e o calor do gás, então quando saia pelo bocal, o gás ionizado, em vez de soldar, cortava os metais.

O QUE É SOLDAGEM A PLASMA?

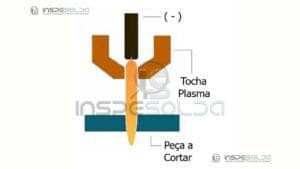

soldagem a plasma
Soldagem a Plasma
(Clique para ampliar a imagem)

Soldagem a Arco Plasma (PAW) é um processo de instalação em estado líquido onde a junta de metal se forma em um estado fundido com ajuda de gases ionizados aquecidos como Plasma. Ionizados térmicos para essas placas de trabalho, a junta é criada devido à instalação de gases usados.

  • Plasma artificial;
  • Plasma de ar artificial;
  • Construção da máquina.

A configuração de soldagem a plasma consiste nos seguintes componentes:

  • Fonte de energia;
  • Tocha de soldagem a plasma;
  • Recirculador de água;
  • Eletrodo de tungstênio;
  • Gás de proteção;
  • Gás Plasma;
  • Kit de acessórios da tocha (pontas, cerâmica, pinças, medidores de configuração de eletrodos);
  • Material de enchimento;
  • componentes da máquina de solda a arco de plasma;
  • Um diagrama de linha da máquina de solda a arco de plasma, aprenda mecânica.

Confira a seguir uma breve visão geral de cada componente.

FONTE DE ENERGIA

O processo de soldagem a arco de plasma precisava de uma fonte DC de alta potência para gerar a faísca elétrica entre o eletrodo de tungstênio e as placas de soldagem.

Esta soldagem pode soldar a uma baixa de 2 amperes e a corrente máxima que pode suportar é de cerca de 300 amperes. Ele precisa de cerca de 80 volts para um bom funcionamento.

A fonte de alimentação consiste em um transformador, retificador e console de controle.

TOCHA DE SOLDAGEM A PLASMA

Esta é a parte mais importante do processo de soldagem a plasma.

Esta tocha é bastante semelhante à usada na soldagem TIG.

As tochas PAW são refrigeradas a água porque o arco está contido dentro da tocha, o que produz alto calor, de modo que uma camisa de água é fornecida fora da tocha.

RECIRCULADOR DE ÁGUA

Este mecanismo é usado para resfriar a tocha de soldagem pelo fluxo contínuo de água fora da tocha de soldagem.

ELETRODO DE TUNGSTÊNIO

Nesta máquina, usamos um eletrodo de tungstênio não consumível. Como sabemos, o tungstênio pode suportar temperaturas muito altas.

GÁS DE PROTEÇÃO

Neste processo de soldagem, utilizamos dois gases inertes. Precisamos manter uma pressão baixa para evitar a turbulência durante a soldagem devido a essa blindagem de soldagem de gases de baixa pressão ser formada semanalmente, por isso precisamos carregar outro gás inerte através da porção externa da força de soldagem em alta vazão, para fazer o escudo de solda sustentável.

Os gases inertes que são utilizados neste processo podem ser hélio, argônio e também hidrogênio conforme a necessidade, e isso depende totalmente da temperatura.

GÁS PLASMÁTICO

É um gás quente ionizado composto por quase o mesmo número de elétrons e íons. Tem energia suficiente para liberar elétrons de moléculas, átomos e elétrons para sincronizar. É a principal fonte de energia desta soldagem.

Kit de acessórios da tocha

Esses kits são usados ​​para expandir o desempenho da tocha de soldagem.

Material de enchimento

Na soldagem a Plasma não é utilizado nenhum material de enchimento. Se o material de enchimento for usado, ele será alimentado diretamente na zona de solda.

PRINCIPIO DE FUNCIONAMENTO DE SOLDAGEM A PLASMA

soldagem a plasma
Soldagem a Plasma
(Clique para ampliar a imagem)

Este é um processo de soldagem a arco, um arco de plasma concentrado é produzido com a ajuda da unidade de alta frequência da máquina e direcionado para a área de solda.

O plasma começa entre o eletrodo de tungstênio e o orifício por um arco piloto de baixa corrente. A soldagem a arco plasma é concentrada porque é forçada através de um orifício ou bocal relativamente pequeno para aumentar sua pressão, temperatura e calor.

Por causa da característica acima, o arco agora se tornará muito estável, melhorado em forma e taxa de transferência de calor.

A temperatura do arco é tão alta quanto 33.000°C devido a esse fenômeno de calor, o bico é cercado por um sistema de resfriamento de água para evitar o desgaste do bico devido ao calor.

As correntes de operação geralmente são inferiores a 100 amperes. Isso torna a soldagem a plasma diferente de outros tipos de soldagem.

Quando o metal de adição é usado, ele é alimentado no arco como é feito na soldagem a arco de tungstênio a gás. A blindagem do arco e da zona de solda é fornecida por meio de um anel de blindagem externo e o uso de gases inertes como argônio, hélio ou misturas.

VANTAGENS DA SOLDAGEM A PLASMA

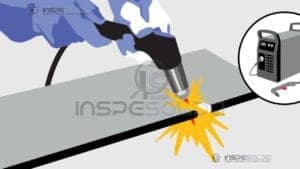

soldagem a plasma
Soldagem a Plasma
(Clique para ampliar a imagem)

As vantagens da soldagem a arco de plasma são as seguintes:

  • O design da tocha permite um melhor controle do arco.
  • Este método oferece mais liberdade para observar e controlar a solda.
  • Quanto maior a concentração de calor e o jato de plasma permitem velocidades de deslocamento mais rápidas.
  • A alta temperatura e a alta concentração de calor do plasma permitem o efeito keyhole.
  • Isso fornece penetração completa com a soldagem de passe único de muitas juntas.
  • A zona afetada pelo calor é menor em comparação com GTAW (soldagem a arco de tungstênio a gás).
  • Ele usa menos entrada de corrente em comparação com outro processo de soldagem.

DESVANTAGENS DA SOLDAGEM A PLASMA

soldagem a plasma
Soldagem a Plasma
(Clique para ampliar a imagem)

As desvantagens da soldagem Plasma Arc são:

  • Produz soldas mais largas e zonas afetadas pelo calor em comparação com LBW e EBW.
  • O equipamento de soldagem a plasma é muito caro. Portanto, terá um custo inicial mais alto.
  • Requer treinamento e especialização para realizar a soldagem a plasma.
  • Produz radiação ultravioleta e infravermelha.
  • O método produz um ruído mais alto na ordem de cerca de 100dB.
  • A tocha é volumosa e, portanto, a soldagem manual é um pouco difícil e requer treinamento, conforme mencionado.

APLICAÇÕES DA SOLDAGEM A PLASMA

soldagem a plasma
Soldagem a Plasma
(Clique para ampliar a imagem)

As aplicações da soldagem a Plasma são:

  • Esta soldagem é usada em indústrias marítimas e aeroespaciais.
  • Isto é usado para soldar tubos e tubos de aço inoxidável ou titânio.
  • É usado principalmente em indústrias eletrônicas.
  • Além disso, isso é usado para reparar ferramentas, matrizes e moldes. Isso é usado para soldagem ou revestimento em uma lâmina de turbina.

FAQ SOBRE SOLDAGEM A PLASMA

COMO FUNCIONA A SOLDAGEM A PLASMA?

soldagem a plasma

O processo de soldagem a arco plasma é muito semelhante ao processo TIG, pois utiliza um eletrodo não consumível e um gás inerte. Além dos recursos necessários para a alimentação, as diferenças são o tipo de tocha utilizada e a tensão do arco.

QUAL A DIFERENÇA ENTRE SOLDAGEM TIG e SOLDAGEM A plasma?

soldagem a plasma

O processo de soldagem por arco plasma assemelha-se muito ao processo TIG pelo fato de utilizar eletrodos não consumíveis e gases inertes. As diferenças estão no tipo de tocha e na tensão do arco elétrico utilizados, além dos recursos necessários à fonte de energia.

QUAIS SÃO AS PRINCIPAIS TÉCNICAS DE SOLDAGEM A PLASMA?

soldagem a plasma

A soldagem a arco de plasma é feita por duas técnicas de trabalho, soldagem por fusão e a chamada técnica de “buraco de fechadura”. A soldagem por fusão é semelhante a outros processos a arco e normalmente é usada para soldagem manual em uma ou mais passagens com baixa corrente de soldagem e baixo fluxo de gás.

QUAIS AS VANTAGENS DO PROCESSO DE SOLDAGEM A PLASMA?

soldagem a plasma

O design da tocha permite um melhor controle do arco, além de oferecer mais liberdade para observar e controlar a solda. Também a alta temperatura e a alta concentração de calor do plasma permitem o efeito keyhole. Isso fornece penetração completa com a soldagem de passe único de muitas juntas.

QUAIS SÃO OS EQUIPAMENTOS USADOS PARA o processo de soldagem a plasma?

soldagem a plasma

Eletrodo. Os cortadores de plasma consistem em uma fonte de energia, um circuito de partida de arco e uma tocha, e um eletrodo de plasma conecta essas partes para fornecer compressão e proteção para o jato de plasma. Corte o bico. … Diâmetro do furo. … Gás de plasma.

Cansado de ler? Então escute o nosso artigo de Soldagem a Plasma
como identificar uma soldagem a plasma
Clique na imagem e confira nosso vídeo sobre Como identificar uma Soldagem a Plasma
