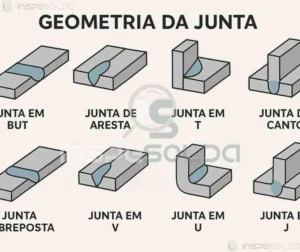

Geometria da Junta: O Começo de Tudo na Soldagem
Definição: A forma, as dimensões e a configuração de uma junta previamente à sua união.
InspeSoldinha explica: A geometria da junta é o “desenho” de como as peças são preparadas e encaixadas para serem soldadas.
Isso inclui o tipo de chanfro (em V, U etc.), o ângulo, a abertura da raiz e outras medidas.
A geometria correta é fundamental para garantir que a solda penetre bem e tenha a resistência necessária.
Antes da faísca, vem o desenho
Quantas vezes eu já escutei alguém dizer: \”Henrique, a solda ficou com falta de fusão\”, ou “deu trinca depois do resfriamento”.
E aí eu pergunto: como estava a preparação da junta? Silêncio. Cara de interrogação. Ou pior, a resposta: “Ah, foi no olhômetro mesmo…”
E é aí que mora o perigo.
Porque antes de falar de amperagem, velocidade de avanço, ou se é TIG, MIG, arame tubular ou eletrodo, a gente precisa falar de como as peças vão se encontrar. E isso tem nome: geometria da junta.
Geometria da Junta é o alicerce da soldagem
Imagine que você vai construir uma casa. Não começa pelo telhado, certo? Com solda é igual.
O início do sucesso de qualquer união está na forma como as bordas das peças foram preparadas.
A geometria da junta é esse projeto invisível que ninguém vê, mas que define se a solda vai durar uma vida ou vai te dar dor de cabeça amanhã.
Ela define:
- O tipo de chanfro (em V, U, J, bisel simples ou duplo);
- O ângulo da abertura;
- A folga da raiz;
- A espessura das bordas;
- E até o volume de material de adição que você vai precisar.
Não é exagero dizer: errar aqui é começar um casamento com o pé esquerdo.
A geometria fala com a física, com a segurança e com o custo
Eu falo muito isso nos treinamentos: geometria não é firula de projeto, é cálculo, resistência e dinheiro na veia.
Quando bem planejada, ela ajuda a:
- Reduzir o volume de solda;
- Aumentar a penetração;
- Minimizar tensões residuais;
- Evitar trincas, porosidades e falta de fusão;
- Melhorar o escoamento térmico;
- E até acelerar a produtividade no chão de fábrica.
Sabe aquela solda que parece um desenho de artista? Que passa no ultrassom, na RX e ainda arranca elogio do inspetor? Pode apostar que a junta foi bem pensada.
“Mas Henrique, qual é a melhor geometria?”
A resposta é: depende. Depende do material, do processo, da espessura, da posição de soldagem e – principalmente – da aplicação final.
- É pressão? Cuidado redobrado com a raiz.
- É estrutura? Pensa em rigidez e fadiga.
- É inox? Considera distorção.
- É alumínio? Olha o preparo superficial.
O que eu sempre digo: não é porque eu falo do Homem-Aranha que eu tenho que sair escalando parede. Mas se for falar de junta, eu subo no andaime com você.
Quando tudo começa certo, o resto flui
Uma vez, num estaleiro no Nordeste, fizemos um treinamento com a equipe de montagem. Gente boa, mas acostumada a “dar um jeitinho”.
Mostrei, ali na prática, como mudar a geometria de junta de uma solda em V pra uma U reduzia o volume de enchimento em quase 40%.
No mês seguinte, o gestor me liga: “Henrique, a produção aumentou, o retrabalho caiu, e os caras estão até mais felizes”. Adivinha por quê? Porque gente feliz não enche o saco, e junta bem feita não dá retrabalho.
Sobre o autor
Olá, sou Henrique Reis, Engenheiro Especialista em Soldagem N2 e fundador da Inspesolda. Com 25 anos de experiência na área, minha missão é garantir a excelência e a segurança em todos os projetos de soldagem e inspeção que conduzimos.
