Tubulação de Refrigeração com a Norma ASME B31.5

A engenharia de sistemas de refrigeração e transferência de calor é uma das áreas mais exigentes da engenharia mecânica.

Trabalhar com fluidos pressurizados , muitas vezes em condições de temperatura extrema , exige precisão, segurança e profundo conhecimento técnico.

Em ambientes industriais e comerciais, a confiabilidade desses sistemas depende diretamente da aderência a códigos e normas de classe mundial.

É nesse cenário que entra a ASME B31.5 Tubulação de Refrigeração: Refrigeration Piping and Heat Transfer Components, o código que estabelece o padrão de excelência para a integridade estrutural e operacional desses sistemas.

Desenvolvido pela Sociedade Americana de Engenheiros Mecânicos (ASME), o código B31.5 define parâmetros técnicos que guiam o projeto, a fabricação e a inspeção de tubulações de refrigeração , assegurando que cada componente de transferência de calor opere dentro de limites seguros e previsíveis.

A seguir, vamos entender o escopo, as exigências técnicas e a relevância da ASME B31.5 na engenharia moderna, especialmente para quem projeta, fabrica ou inspeciona sistemas de refrigeração industrial.

O Escopo Crítico da ASME B31.5

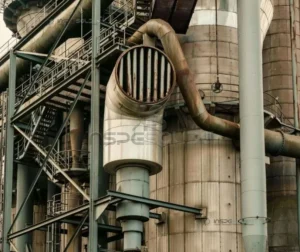

ASME-B31-5

---

A ASME B31.5 Tubulação de Refrigeração é uma seção independente dentro da ampla série ASME B31 , Códigos de Tubulação de Pressão, uma estruturaO conjunto das partes de uma construção que se destina a resistir as cargas. normativa que começou a ser desenvolvida ainda em 1935.

Seu propósito central é estabelecer requisitos mínimos para o projeto, materiais, fabricação, montagem, teste, inspeção, operação e manutenção de sistemas de tubulação que transportam refrigerantes e fluidos de transferência de calor.

De forma prática, o código tem três objetivos fundamentais:

1. Segurança operacional, prevenindo falhas catastróficas.
2. Confiabilidade mecânica, por meio de padrões rigorosos de projeto e inspeção.
3. Padronização e qualidade, fornecendo diretrizes claras para projetistas, fabricantes e proprietários de sistemas.

As edições mais recentes, como a ASME B31.5:2020 e ASME B31.5:2022, refletem a evolução da indústria de refrigeração.

A versão de 2020 trouxe mudanças relevantes nas seções sobre revestimentos de flanges, apertamento de flanges de ferro fundido e especificações de materiais , atualizações que reforçam o controle sobre pontos de maior vulnerabilidade, como juntas mecânicas sujeitas a esforços térmicos e pressão cíclica.

Essa constante revisão demonstra a atenção da ASME à mitigação de riscos estruturais, garantindo que cada edição se adapte às novas realidades tecnológicas e operacionais do setor.

Faixa Térmica e Limites de Aplicação

A abrangência térmica do código é ampla. A ASME B31.5 cobre sistemas que operam em temperaturas extremamente baixas , chegando a -320°F (-196°C) , e define critérios específicos para refrigerantes primários e secundários.

Essas faixas criogênicas exigem uma abordagem cuidadosa, já que o comportamento dos materiais muda drasticamente sob temperaturas extremas.

A fragilização térmica, por exemplo, pode levar à falha repentina de componentes, o que torna o rigor do código indispensável.

Mas o código também define limites claros de aplicação. Ele não se aplica a:

• Tubulações de água;
• Linhas projetadas para pressões internas ou externas inferiores a 15 psi (105 kPa);
• Vasos de pressão, compressores ou bombas (regidos pelo ASME BPVC).

Sua aplicação começa na primeira juntaA junção de peça(s) de trabalho antes e depois da união. adjacente ao equipamento, ou seja, o ponto de transição entre a tubulação e o componente pressurizado.

Essa delimitação é fundamental: ela estabelece responsabilidades claras entre as equipes de projeto e fabricação, exigindo procedimentos de integração (Hold Points) entre o código B31.5 e o ASME BPVC, garantindo rastreabilidade total e segurança contínua.

---

---

Requisitos de Projeto e Seleção Rigorosa de Materiais

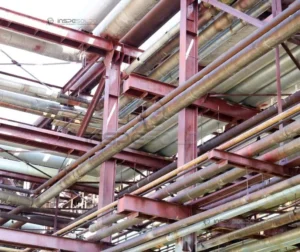

ASME-B31-5

Requisitos de Projeto e Seleção Rigorosa de Materiais na ASME B31.5

Projetar um sistema de tubulação de refrigeração conforme a ASME B31.5 é um exercício de precisão. Cada cálculo precisa traduzir segurança em estrutura, e isso começa pela definição da espessura mínima de parede (tₘ) capaz de conter a pressão interna de projeto (P).

Essa etapa é o coração do projeto, pois garante que os tubos resistam às pressões e temperaturas previstas sem comprometer a integridade do sistema.

A norma estabelece fórmulas específicas que incorporam fatores de segurança, propriedades do material e condições de operação.

De forma geral, o cálculo da espessura mínima segue o modelo: tm=PDo2(SE+PY)+At_m = \frac{PD_o}{2(SE + PY)} + Atm​=2(SE+PY)PDo​​+A

onde:

Variável	Fator	Significado Técnico na B31.5	Determinação
tₘ	Espessura mínima	Espessura estrutural necessária para conter a pressão de projeto.	Calculada (Eq. 3 ou 3A).
P	Pressão de projeto	Pressão interna máxima esperada.	Parâmetro de processo.
S	Tensão admissível	Máxima tensão permitida no material (com margem de segurança).	Tabelas do Apêndice A.
E	Eficiência de junta	Reflete o método de fabricação do tubo (1.0 para sem costura).	Tipo de fabricação.
Y	Coeficiente de redução	Corrige a tensão admissível em função da temperatura.	Tabelado por material e temperatura.
A	Margem de corrosão	Espessura adicional para compensar desgaste, corrosão ou erosão.	Definida pelo proprietário ou serviço.

Entendendo as Variáveis Críticas

• Tensão Máxima Admissível (S)
• Representa o limite seguro que o material pode suportar sem deformar ou falhar. Esse valor já inclui uma margem de segurança e é obtido nas tabelas do Apêndice A, de acordo com o material e a temperatura de operação.
• Eficiência de Junta (E)
• Indica a qualidade do tubo em função do processo de fabricação. Tubos sem costura possuem E = 1.0. Já os tubos soldados apresentam E menor, a menos que passem por ensaios não destrutivos rigorosos (NDT) que comprovem a integridade da soldaUnião (coalescência) localizada de metais ou não-metais, produzida pelo aquecimento dos materiais à temperatura de soldagem, com ou sem....
• Coeficiente de Redução (Y)
• Compensa os efeitos de temperaturas elevadas, que tendem a reduzir a resistência dos materiais. Por exemplo, para aços carbono e aços ferríticos até 485°C, Y costuma ser 0,4; para ferro fundido, Y = 0.
• Margem de Corrosão (A)
• É uma reserva de segurança , uma espessura “extra” adicionada ao tubo para compensar o desgaste natural causado pela corrosão ou erosão ao longo da vida útil. Um valor comum é 1,5 mm, mas ele pode variar conforme o fluido e as condições de serviço.

A Escolha dos Materiais: Desempenho e Segurança

Selecionar o material certo é um dos desafios mais importantes do projeto sob a B31.5. A norma cobre uma faixa de temperaturas que vai desde ambientes moderados até condições criogênicas, exigindo materiais com excelente ductilidade e resistência térmica.

Em temperaturas próximas a -196°C, a escolha costuma recair sobre aços inoxidáveis austeníticos ou ligas de níquel, capazes de manter a tenacidade mesmo em condições extremas.

O valor da tensão admissível (S) precisa refletir o comportamento do material na sua condição mais crítica de operação. Isso assegura que a tubulação não perca suas propriedades devido à fragilização térmica, um fenômeno comum em temperaturas muito baixas.

A norma dedica atenção especial a materiais amplamente usados na indústria de refrigeração, como:

• Tubos de cobre sem costura, comuns em sistemas de pequeno e médio porte;
• Ferro fundido e ferro maleável, revisados em versões recentes da norma para garantir segurança em juntas e flanges.

A combinação entre escolha de material, cálculo de espessura e eficiência de junta resulta em sistemas mais leves, econômicos e seguros, sem abrir mão do fator de segurança exigido.

---

Minimize Riscos e Falhas: Conformidade Garantida com Consultoria Especializada ASME B31.5

Fabricação, Montagem e Qualidade

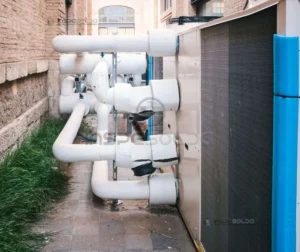

ASME-B31-5

Fabricação, Montagem e Qualidade: A Conexão Crítica com IIAR-2 e Fluidos Perigosos

A etapa de fabricação e montagem é onde todo o rigor de projeto da ASME B31.5 Tubulação de Refrigeração se torna realidade física.

É nesse momento que cálculos, materiais e procedimentos ganham forma , e qualquer descuido pode comprometer a segurança do sistema.

Por isso, a norma define exigências detalhadas para processos de união, qualificação de soldadores e controle de qualidade.

Procedimentos de União: Soldagem, Brasagem e Conexões Mecânicas

A ASME B31.5 reconhece que a qualidade das juntas é o ponto mais sensível de qualquer sistema pressurizado.

Por isso, os procedimentos de união , seja por soldagemMétodo utilizado para unir materiais por meio de solda., brasagemProcesso de união no qual apenas o metal de adição é fundido, espalhando-se por capilaridade entre as peças a mais de 450 °C. ou acoplamentos mecânicos , precisam seguir diretrizes rigorosas.

No caso da soldagem, os procedimentos e os profissionais devem ser qualificados conforme o ASME BPVC Seção IX. Isso garante que o processo seja repetível, controlado e documentado.

A norma exige controle térmico preciso, com destaque para o pré-aquecimento e a temperatura entre passes. Essa prática evita a formação de zonas endurecidas e a fragilização por resfriamento rápido, especialmente em materiais ferrosos.

Por exemplo, manter a temperatura entre passes entre 150°C e 315°C é uma faixa recomendada em contextos semelhantes (como na ASME B31.1).

Essa faixa ajuda a preservar as propriedades metalúrgicas da solda, assegurando que ela mantenha ductilidade, resistência e vedação sob pressão.

A Relação com o IIAR-2 e a Manipulação de Amônia

A ASME B31.5 é a norma de referência obrigatória para sistemas que utilizam amônia (NH₃) como refrigerante.

O IIAR-2 (International Institute of Ammonia Refrigeration) , o principal código setorial que rege o uso de amônia em sistemas de refrigeração industrial , estabelece claramente que as tubulações devem ser projetadas, construídas e inspecionadas conforme a ASME B31.5.

Isso transforma o cumprimento da B31.5 em uma exigência legal e de segurança pública. A amônia é um fluido altamente eficiente, mas também tóxico e corrosivo, o que aumenta os riscos em caso de vazamento.

Portanto, seguir os padrões da ASME B31.5 não é apenas uma boa prática , é uma obrigação técnica e moral para garantir a proteção de pessoas, do meio ambiente e da integridade do ativo.

Documentação e Rastreabilidade

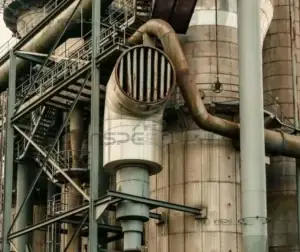

ASME-B31-5

Montagem e Requisitos de Conexão

As orientações da B31.5 para montagem e instalação são igualmente criteriosas.

A norma aborda aspectos como o dimensionamento de suportes, a tolerância de alinhamento e o aperto de flanges , pontos onde geralmente ocorrem falhas devido à vibração, dilatação térmica ou montagem incorreta.

Versões recentes da norma destacaram as revisões relacionadas a flanges de ferro fundido, enfatizando os cuidados com revestimentos e parafusos de fixação.

Essas atualizações são fruto da análise de falhas reais, onde se identificou que pequenas variações no torque ou na superfície de contato podiam gerar vazamentos em ciclos térmicos repetidos.

Assim, cada revisão da norma representa um aprendizado prático incorporado à experiência da indústria, tornando o código cada vez mais preventivo e confiável.

---

Inspeção, Teste de Pressão e Ensaios Não Destrutivos (NDT) na Conformidade da ASME B31.5

ASME-B31-5

Depois que a tubulação é fabricada e montada, chega o momento de comprovar a integridade do sistema.

É nessa etapa que os testes e inspeções garantem que tudo o que foi projetado , espessuras, materiais, soldas e juntas , realmente cumpre o que a norma exige.

A ASME B31.5 Tubulação de Refrigeração define, com clareza, quais exames devem ser realizados, quem é responsável por executá-los e como devem ser documentados.

Esses testes não são apenas uma formalidade: eles validam a segurança operacional, comprovando que a instalação suporta as pressões e condições extremas de trabalho sem risco de vazamentos ou falhas estruturais.

---

1. Teste de Pressão : A Prova Final de Resistência

O teste de pressão é considerado o exame mais importante na verificação final do sistema.
Ele pode ser feito de duas formas:

• Teste hidrostático, utilizando água como fluido de teste;
• Teste pneumático, utilizando gás inerteUm gás que fornece proteção sem reação química significativa com metais de base e de enchimento., quando o sistema não pode ter contato com umidade.

A norma determina que o teste seja feito com uma pressão superior à de operação, normalmente 1,5 vezes a pressão de projeto (P).

Esse fator de sobrepressão serve para validar o cálculo da espessura mínima de parede (tₘ) e confirmar que os tubos e juntas resistem aos esforços previstos, mesmo em situações de pico.

É fundamental lembrar que o mesmo rigor aplicado às linhas de refrigerante primário também deve ser seguido para as linhas de refrigerante secundário, garantindo uniformidade na segurança do sistema completo.

---

2. Ensaios Não Destrutivos (NDT) : Garantindo Integridade Interna

Nem sempre é possível enxergar os defeitos a olho nu , por isso, os Ensaios Não Destrutivos (NDT) são indispensáveis.

A inspeção visual (VT) é 100% obrigatória, mas ela é apenas o primeiro passo.
Para juntas soldadas, especialmente aquelas que operam sob alta pressão ou em contato com fluidos perigosos, a norma recomenda o uso de técnicas avançadas de NDT.

Entre elas, destaca-se o ensaio ultrassônico com Phased Array (PAUT), capaz de identificar defeitos internos como:

• Falta de fusão;
• Falta de penetração;
• Porosidade interna;
• Concavidade de raiz.

Essas imperfeições, se não detectadas, podem evoluir para vazamentos ou falhas estruturais, principalmente sob ciclos de pressão.

O uso do PAUT ou de radiografia industrial aumenta a confiabilidade do sistema e reduz drasticamente o risco de paradas inesperadas.

A porcentagem de juntas a serem inspecionadas depende da classe de fluido, da criticidade do sistema e do tipo de união, conforme definido no Capítulo VI da norma.

Tabela de Exames de Conformidade : Norma ASME B31.5

Tipo de Exame	Âmbito de Aplicação	Propósito Crítico na B31.5	Referência no Código
Inspeção Visual (VT)	100% da fabricação e montagem	Verifica defeitos superficiais, conformidade geométrica e integridade dos suportes.	Exame mandatório.
Teste de Pressão	Após a montagem completa	Prova final de resistência sob sobrepressão.	Requisito de ensaio final.
Ensaios Não Destrutivos (NDT)	Juntas soldadas (amostragem/100%)	Detecta defeitos internos, assegurando estanqueidade e confiabilidade.	Capítulo VI.

Importância da Inspeção Completa

Cada exame tem um papel estratégico. Enquanto o teste de pressão valida o desempenho global do sistema, o NDT atua como um “raio X técnico” das soldas e conexões.

A combinação dos dois fornece um retrato completo da integridade da tubulação , e é o que diferencia um sistema apenas funcional de um sistema realmente seguro e rastreável.

Além disso, todos os relatórios e certificados de ensaio devem ser arquivados e rastreados, garantindo que o histórico de inspeção acompanhe o ativo durante toda sua vida útil.

---

Operação e Manutenção: Diretrizes para Longevidade e Conformidade Contínua

ASME-B31-5

A ASME B31.5 Tubulação de Refrigeração vai além do projeto e da montagem inicial.
Ela também orienta como garantir que o sistema permaneça seguro, eficiente e em conformidade durante toda a sua vida útil.

Essas diretrizes formam a base de um bom Gerenciamento da Integridade de Ativos (AIM) , um conceito essencial em plantas industriais e sistemas de refrigeração complexos.

---

Operação Segura e Monitoramento Contínuo

Após a instalação, o código recomenda que a operação do sistema seja acompanhada de inspeções periódicas, verificando:

• Condições de suportes e ancoragens;
• Vazamentos em juntas e conexões;
• Degradação de isolamentos térmicos;
• Corrosão em pontos críticos.

Essas verificações rotineiras ajudam a detectar pequenos desvios antes que se transformem em falhas graves.

Um sistema de refrigeração bem mantido não só dura mais, como também opera de forma mais estável e econômica, reduzindo consumo de energia e custos de reparo.

---

Revisão de Dados e Vida Útil Remanescente

Durante a operação, toda a documentação do projeto , cálculos de espessura (tₘ), relatórios de ensaio, certificados de materiais e registros de soldagem , torna-se uma ferramenta valiosa para reavaliar a vida útil remanescente da tubulação.

Esses registros permitem calcular a taxa de corrosão real e ajustar o valor da margem de corrosão (A) ao longo dos anos.

Com isso, é possível prever o momento ideal para manutenção, substituição ou requalificação de trechos da tubulação, garantindo que o sistema permaneça em conformidade com a B31.5 sem necessidade de paradas inesperadas.

---

Gestão de Alterações (MOC): Manter o Rigor Original

A norma também é clara sobre modificações e reparos: qualquer mudança em uma linha de refrigeração deve seguir o mesmo nível de exigência técnica de um novo projeto.

Isso significa recalcular espessuras, revisar materiais e repetir os testes de pressão e inspeção conforme exigido.

Essa abordagem, conhecida como Gestão de Alterações (MOC), garante que a integridade original do sistema não seja comprometida por ajustes posteriores , uma prática essencial em plantas onde há constante modernização ou ampliação de sistemas.

---

Benefícios da Aplicação Contínua da Norma

Seguir a ASME B31.5 na operação e manutenção traz benefícios claros:

• Maior confiabilidade e disponibilidade operacional;
• Redução de riscos de acidentes e vazamentos;
• Documentação sempre atualizada para auditorias e certificações;
• Aumento da vida útil do ativo e melhor retorno sobre o investimento.

Para engenheiros, inspetores e gestores de manutenção, aplicar o código na prática significa adotar uma cultura de prevenção, rastreabilidade e melhoria contínua, pilares fundamentais de qualquer sistema de alta performance.

A Coexistência da ASME B31.5 com as normas Brasileiras (NBRs)

Aplicar a ASME B31.5 Tubulação de Refrigeração no Brasil exige uma visão integrada.

Embora a norma americana seja a referência internacional em projeto e integridade mecânica, ela precisa coexistir com as Normas Brasileiras (NBRs), que tratam da segurança ocupacional, identificação de tubulações e requisitos específicos de operação.

Essa combinação entre padrões internacionais e nacionais forma uma estratégia de conformidade dual , garantindo tanto a excelência técnica global quanto a aceitação regulatória local.

---

Integração de Normas: Excelência Internacional e Conformidade Nacional

A ASME deixa claro que cada país deve respeitar suas próprias regulamentações locais.

No Brasil, a integração com normas da ABNT (Associação Brasileira de Normas Técnicas) é essencial para que o projeto atenda aos requisitos de segurança e fiscalização.

De forma prática, podemos entender essa integração como uma relação de complementaridade:

• A ASME B31.5 define como construir com segurança;
• As NBRs definem como operar e identificar com segurança dentro do território nacional.

---

Principais NBRs Relacionadas à ASME B31.5

1. NBR 6493 , Identificação de Tubulações Industriais
   Define o sistema de cores e símbolos para identificação visual das linhas.
   Sua aplicação é obrigatória em todas as tubulações instaladas no Brasil, inclusive as regidas pela B31.5.
   Isso garante que o tipo de fluido , como amônia, CO₂ ou glicol , seja facilmente reconhecido por qualquer operador ou inspetor.
2. NBR 14665 , Sistemas com R134a
   Estabelece requisitos específicos para sistemas de refrigeração que utilizam o gás R134a.
   Enquanto a B31.5 trata da resistência mecânica e integridade da tubulação, a NBR 14665 complementa com orientações sobre as características operacionais e de segurança do refrigerante.
3. NBR 15976 , Tubos de Cobre Sem Costura
   Define padrões de fabricação, tolerâncias e ensaios para tubos de cobre, material amplamente usado em sistemas de refrigeração de menor porte.
4. NBR 15826 , Métodos de Ensaio para Compressores de Refrigeração
   Regula os testes de desempenho e confiabilidade de compressores, assegurando compatibilidade entre os equipamentos e a tubulação regida pela B31.5.

---

Estratégia de Conformidade Dual

A aplicação simultânea dessas normas cria um checklist de conformidade completo, onde o engenheiro cruza os requisitos do projeto mecânico (ASME) com as exigências de segurança e sinalização (NBR).

Esse processo assegura que o sistema:

• Tenha integridade estrutural reconhecida internacionalmente, e
• Atenda plenamente às regulamentações brasileiras de segurança, operação e fiscalização.

O resultado é uma instalação que une padrão global de engenharia com responsabilidade local de operação, garantindo a aceitação de inspetores, auditores e órgãos reguladores.

---

Conclusão: Um Código que Une Segurança e Excelência Técnica

A ASME B31.5 Tubulação de Refrigeração é muito mais que um conjunto de regras , ela é o marco técnico que define a confiabilidade dos sistemas de refrigeração industrial e comercial.

Seu foco na segurança, rastreabilidade e qualidade faz dela uma referência indispensável para engenheiros, inspetores e projetistas que lidam com sistemas pressurizados e fluidos críticos.

Quando combinada com as NBRs brasileiras, a B31.5 garante que cada projeto seja tecnicamente sólido, seguro e aceito em auditorias nacionais e internacionais.

Adotar esse código é investir em segurança operacional, eficiência energética e longevidade do ativo, pilares que refletem a essência da engenharia moderna e o compromisso com a excelência.

Perguntas Frequentes (FAQ)

• AMERICAN SOCIETY OF MECHANICAL ENGINEERS (ASME). ASME B31.3: Process Piping.
• AMERICAN SOCIETY OF MECHANICAL ENGINEERS (ASME). B31.1: Power Piping.
• AMERICAN SOCIETY OF MECHANICAL ENGINEERS (ASME). B31J: Stress Intensification Factors (i) e Flexibility Factors (k) for Piping Components.
• ENERGY INSTITUTE. Guidelines for the Management of Flexible Hose Assemblies.
• INTERNATIONAL ORGANIZATION FOR STANDARDIZATION (ISO). ISO 55000/PAS 55: Asset Management Systems.
• NORMA REGULAMENTADORA NR 15. Atividades e Operações Insalubres , Anexo XIII-A: Benzeno.

---

---

Pronto para garantir a integridade e conformidade com a ASME B31.3 em Processo Crítico?

Nossa Consultoria Especializada em Tubulação ASME B31.3 entrega expertise para validação de design, classificação rigorosa de fluidos de risco (Categorias M, D) e definição precisa dos requisitos de inspeção e NDE. Reduza falhas operacionais e elimine riscos de não conformidade.
