ASME B31.3: requisitos para tubulações de processo

O que acontece é o seguinte: quando a gente fala da Norma ASME B31.3, estamos falando de um dos códigos mais respeitados do mundo quando o assunto é tubulação industrial.

Ela é basicamente o “manual do bom senso técnico” , aquele documento que define como projetar, fabricar, montar, inspecionar e testar sistemas de tubulação com segurança e eficiência. É por isso que muita gente do setor chama essa norma carinhosamente de “a Bíblia da tubulação de processo”.

Seu grande propósito é simples, mas poderoso: garantir que todo o sistema seja seguro, do projeto à operação.

Afinal, quando lidamos com fluidos sob pressão ou substâncias perigosas, não dá pra brincar. Um erro pequeno ali pode virar um problemão , e a Norma ASME B31.3 está justamente aí pra evitar isso.

Em outras palavras: ela é a régua que separa o improviso da engenharia de verdade.

Definição e Filosofia da Norma ASME B31.3

asme b31.3

---

O que acontece é o seguinte: a Norma ASME B31.3 não é só mais uma norma , ela é um guarda-chuva técnico enorme, que cobre praticamente toda a infraestrutura crítica dos setores industriais mais exigentes.

Estamos falando de refinarias de petróleo, plantas químicas e petroquímicas, indústrias farmacêuticas, têxteis, de papel e celulose, mineração, semicondutores e até sistemas criogênicos. Ou seja, se existe um processo que envolve fluido circulando sob pressão, a B31.3 tá lá dando as regras do jogo.

E quando eu digo “fluido”, é fluido mesmo: matéria-prima, produto intermediário, produto acabado, gases, vapor, água, sólidos fluidizados, refrigerantes e fluidos criogênicos , tudo entra no escopo.

A grande sacada é que a norma foi pensada pra padronizar a segurança e a confiabilidade dessas tubulações, independentemente do setor. Porque no final do dia, o que muda é o que passa dentro do tubo , mas as boas práticas de engenharia são as mesmas.

Delimitação de Escopo: Distinção Crítica com Outros Códigos B31

O que acontece é o seguinte: dentro da engenharia de tubulações, entender a diferença entre a ASME B31.3 e a ASME B31.1 é fundamental pra não misturar alhos com bugalhos.
Muita gente confunde, mas são códigos com propósitos bem distintos.

A ASME B31.3 é voltada pra sistemas de processo, ou seja, aquelas tubulações que lidam com fluidos de todos os tipos e níveis de risco , desde um gás inócuo até substâncias altamente tóxicas ou letais.

Já a ASME B31.1, por outro lado, é o código das tubulações de potência, mais comum em usinas e sistemas de geração de energia, onde o foco é o transporte de vapor e água aquecida.

Essa diferença de aplicação muda tudo: muda o modo de projetar, fabricar, inspecionar e testar.
Enquanto a B31.1 é mais rígida e padronizada por natureza, a B31.3 é modular e adaptável, porque precisa se ajustar à realidade de processos completamente diferentes , de uma refinaria a uma planta farmacêutica.

E aí vem a cereja do bolo: na B31.3, o nível de exigência não depende só de pressão e temperatura, mas principalmente do risco do fluido.
Por isso ela classifica os serviços em categorias, que vão desde a Categoria D (baixa severidade) até a Categoria M (letal).

Essa calibragem inteligente , baseada no perigo real do fluido , faz toda a diferença. É o que garante que os requisitos de Ensaios Não Destrutivos (END) e os critérios de aceitação sejam proporcionais ao risco.
Em outras palavras: quanto maior o perigo, maior o rigor.

É isso que torna a ASME B31.3 tão especial. Ela não trata todos os sistemas como iguais, porque na vida real, eles não são.

E é justamente por essa visão de risco que as fórmulas de cálculo e as exigências de inspeção são bem diferentes daquelas da B31.1.

Responsabilidades Chave: Proprietário, Projetista e Inspetor

O que acontece é o seguinte: a ASME B31.3 deixa muito claro que segurança e integridade em sistemas de tubulação não são responsabilidade de uma única pessoa , é um trabalho em cadeia, com papéis bem definidos.

Tudo começa com o Proprietário da Instalação, que é o verdadeiro “dono do jogo”.
É ele quem define a categoria de serviço de fluido de cada sistema (ou seja, o nível de risco envolvido) e quem assume a responsabilidade final pela conformidade do projeto.

Além disso, cabe ao proprietário escolher o Sistema de Qualidade que vai reger tudo , seja ISO 9000, PAS 55 ou ISO 55000 , garantindo que os processos de operação, inspeção, manutenção e reparo estejam alinhados com o padrão exigido.

Mas aqui tem um ponto importante: a ASME B31.3 termina o seu escopo no teste e aceitação da construção.

Depois disso, a responsabilidade pela operação em serviço não está mais dentro da norma , passa a ser do sistema de gestão do proprietário.

Já o Projetista (Designer) tem a missão de fazer com que tudo o que está no papel esteja 100% conforme a ASME B31.3.

Isso inclui dimensionamento sob pressão, temperatura, flexibilidade, suportação e até os critérios de segurança que o próprio proprietário definiu.

É aqui que entra aquele velho ditado nosso: “se o projeto nasce errado, a soldaUnião (coalescência) localizada de metais ou não-metais, produzida pelo aquecimento dos materiais à temperatura de soldagem, com ou sem... não tem milagre que conserte”.

E por fim, temos o Inspetor do Proprietário , a figura que garante que o que foi planejado está sendo realmente executado no campo.

Ele verifica se os requisitos de inspeção, exame e teste estão sendo cumpridos durante a construção.

E, se o proprietário tiver um Sistema de Qualidade implementado, o inspetor também precisa confirmar se ele está sendo aplicado de forma eficaz.

No fim das contas, a ASME B31.3 funciona como um verdadeiro roteiro de responsabilidades , onde cada papel precisa estar alinhado pra que o sistema seja seguro, confiável e durável.

Porque, convenhamos: quando cada um faz bem a sua parte, a tubulação não vaza, o projeto não atrasa e a gente dorme tranquilo.

---

---

Classificação de Serviço de Fluidos

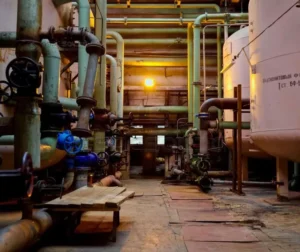

asme b31.3

A Chave da Segurança: Tipos de Serviço de Fluido na ASME B31.3

O que acontece é o seguinte: o coração da filosofia de segurança da Norma ASME B31.3 está em algo que muita gente subestima , a classificação do serviço de fluido.

É justamente essa classificação que define o nível de rigor que o sistema de tubulação vai exigir: desde o projeto e seleção de materiais, até as regras de inspeção e ensaios não destrutivos (END/NDE).

E sabe quem carrega essa responsabilidade? O Proprietário da Instalação.
É ele quem precisa avaliar e classificar corretamente o fluido , porque é essa decisão que vai dizer quão severos devem ser os controles de qualidade e segurança.

Na prática, é simples: quanto maior o risco do fluido, maior o cuidado que o código exige.
Não é exagero, é bom senso técnico. Afinal, não dá pra tratar um sistema com água de refrigeração do mesmo jeito que um sistema com gás tóxico ou ácido letal, né?

Essa calibragem de segurança é o que torna a B31.3 tão especial.
Ela entende que nem todo fluido é igual , e ajusta o nível de exigência de acordo com o risco real da operação.

É uma filosofia que combina engenharia com responsabilidade, e que, quando bem aplicada, evita muito retrabalho, muito prejuízo… e muita dor de cabeça lá na frente.

Serviço de Fluido Categoria D: O Padrão de Baixa Severidade

o Serviço de Fluido Categoria D é o mais “tranquilo” da turma.

Ele foi pensado pra sistemas que lidam com fluidos de baixa severidade, ou seja, aqueles que não são inflamáveis, nem tóxicos, nem corrosivos , e que, se entrarem em contato com a pele humana, não causam dano algum.

Estamos falando de linhas simples, como água potável, ar comprimido, ou sistemas de utilidade industrial.

É o tipo de tubulação que mantém o processo funcionando, mas sem riscos graves à segurança.

Pra entrar nessa categoria, o código impõe algumas regrinhas básicas:

• Pressão de projeto até 150 psi (manométrica);
• Temperatura entre -29 °C e 186 °C.

Ou seja, nada de fluido sob alta pressão ou temperatura extrema.

E aí vem a parte boa: por ser um serviço de baixo risco, a Norma ASME B31.3 é bem mais leve nas exigências.

Ela pede apenas Exame Visual (VT) de 100% das soldas, dispensando exames volumétricos como Radiografia (RT) ou Ultrassom (UT) nas soldas de topo.

Na prática, isso significa menos custo e mais agilidade , mas sem abrir mão da segurança, porque o risco é proporcionalmente menor.

É aquele caso clássico em que o código mostra bom senso: não adianta tratar um sistema de água potável como se fosse uma linha de gás tóxico.
Cada coisa no seu lugar, cada risco com o seu cuidado.

Serviço de Fluido Categoria M: Os Rigores de Tubulação Letal/Tóxica

Dentro da Norma ASME B31.3, o Serviço de Fluido Categoria M é aquele que não admite erro.
Aqui estamos falando de fluidos altamente tóxicos ou letais, em que até uma exposição mínima , um simples vazamento , pode causar danos graves à saúde ou até a morte.

É o tipo de sistema que exige atenção total. Por isso, o código coloca esse serviço em um nível completamente diferente de exigência, com regras específicas descritas no Capítulo VIII da Norma ASME B31.3.

Tudo é pensado pra evitar qualquer possibilidade de vazamento: desde o projeto, passando pela fabricação, até a inspeção final.
E quando o assunto é inspeção, o rigor sobe a régua de verdade.
O código exige pelo menos 20% de Radiografia (RT) ou Ultrassom (UT) aleatório nas soldas de topo , mas, na prática, esse percentual costuma ser muito maior.

Em regiões ou processos mais críticos , como serviços com altas concentrações de H₂S, benzeno ou outros compostos letais , o Proprietário (ou até o órgão regulador local) pode determinar exigências adicionais que vão muito além do mínimo da norma.

Pra você ter uma ideia, em muitos casos de serviço tóxico, o sistema precisa de:

• 100% de Radiografia nas soldas longitudinais;
• Tratamento Térmico de Alívio de TensõesTratamento Térmico de Alívio de Tensões, TTAT (stress relief heat treatment); Aquecimento uniforme de um equipamento ou estrutura a uma... (PWHT);
• Controle de dureza (máximo 200 HB);
• E Exame por Partículas Magnéticas (MT) em 100% após o alívio térmico.

É um processo rígido? É.
Mas é o que garante uma integridade quase absoluta , porque, nesse tipo de serviço, um pequeno erro pode custar uma vida.

Outro ponto essencial é a rastreabilidade total dos materiais.
Cada peça, cada solda, cada certificado precisa estar identificado.
Isso evita falhas silenciosas, como corrosão sob tensão, que são traiçoeiras e só aparecem quando o dano já está feito.

No fim das contas, o que a Categoria M nos ensina é que segurança e disciplina técnica andam juntas.
Não existe improviso quando o fluido é letal , existe procedimento, rastreabilidade e responsabilidade.

Serviço Cíclico Severo e Serviço de Alta Pressão

Quando a gente fala de condições extremas de operação, a Norma ASME B31.3 não deixa espaço pra improviso.

Nessas situações, o código exige o nível máximo de garantia de qualidade em toda a fabricação , e com razão.

Aí entram duas classificações especiais: o Serviço Cíclico Severo e o Serviço de Alta Pressão (HP).

O Serviço Cíclico Severo é aquele em que a tubulação trabalha no limite o tempo todo , com tensões muito elevadas (acima de 80% da tensão admissível) e um número enorme de ciclos operacionais, geralmente mais de 7.000.

É o tipo de condição que coloca o material à prova da fadiga, dia após dia.

Já o Serviço de Alta Pressão (High Pressure) cobre sistemas que operam acima dos limites de flanges Classe 2500, e é regido pelo Capítulo IX da Norma ASME B31.3.

Aqui, a pressão é tão intensa que qualquer falha, por menor que seja, pode resultar em ruptura catastrófica.

Por isso, o código é categórico:
100% das soldas de topo e conexões de derivação devem ser examinadas por Radiografia (RT) ou Ultrassom (UT).

Nada de amostragem, nada de inspeção parcial , é tudo, linha por linha.

Esse rigor tem um motivo muito claro: quando o risco estrutural é máximo, o custo da garantia de qualidade total é o único aceitável.
É aquela velha máxima da engenharia de campo , “sai mais barato inspecionar agora do que reconstruir depois”.

Em resumo: o Serviço Cíclico Severo e o Serviço de Alta Pressão representam o ponto mais alto da escala de exigência da B31.3.

São sistemas que exigem o melhor da engenharia, da fabricação e da inspeção , porque, nesses casos, a margem de erro simplesmente não existe.

---

Minimize Riscos e Falhas: Conformidade Garantida com Consultoria Especializada ASME B31.3

Design de Tubulações Conforme a ASME B31.3

asme b31.3

Determinação da Espessura Mínima de Parede sob Pressão Interna

O design da tubulação sob a Norma ASME B31.3 inicia-se com o cálculo da espessura mínima de parede para tubos retos, conforme o Parágrafo 304.1.1.

Esta é a equação fundamental que garante a resistência estrutural do tubo à pressão interna.

As variáveis chave incluem a Pressão de Projeto (P), o Diâmetro Externo (Do​), a Tensão Admissível do Material (Sadm​), o Fator de Qualidade da Junta SoldadaUnião, obtida por soldagem, de 2 ou mais componentes incluindo zona fundida, zona de ligação, zona afetada pelo calor e metal de base nas... (E), o Coeficiente de Pressão (Y), e a Tolerância à Corrosão (c).

O fator de qualidade da juntaA junção de peça(s) de trabalho antes e depois da união., E, que pode variar de 0.4 a 1.0, estabelece uma ligação direta entre o tipo de tubo (com ou sem costura) e o nível de inspeção de sua solda longitudinal, influenciando diretamente a espessura final necessária.

A decisão de utilizar um tubo com um fator E menor (mais barato) implica a necessidade de uma parede mais espessa para compensar a menor confiança na solda, a menos que se invista em exames de 100% da junta longitudinal.

Assim, a escolha do material e do fator E é um cálculo estratégico que equilibra o custo do material, o custo da inspeção e a espessura de projeto necessária para garantir a segurança no código Norma ASME B31.3.

Análise de Flexibilidade (Stress Analysis) e Cargas Externas

A análise de flexibilidade é essencial para assegurar que as tensões geradas pela expansão térmica e outras cargas ambientais (como vento ou sísmicas) não excedam os limites admissíveis e não causem sobrecarga em equipamentos sensíveis conectados (como bocais de vasos).

Em projetos complexos, a premissa de carga zero nos bocais em condição fria de montagem deve ser rigorosamente validada para garantir que não haja tensões residuais inaceitáveis.

A precisão analítica tem sido aprimorada na edição 2024 da Norma ASME B31.3. O código agora requer que os projetistas de tubulação referenciem explicitamente a norma ASME B31J para determinar os Índices de Tensão Sustentada (Parágrafo 320.1).

Esta medida é projetada para substituir o uso de valores default simplificados, elevando o rigor na análise de fadiga e deformação.

Seleção de Materiais e Tenacidade (Toughness Testing)

A seleção correta de materiais é crucial, não apenas em termos de resistência mecânica, mas também de compatibilidade química com o fluido do processo para evitar corrosão ou corrosão sob tensão.

A rastreabilidade dos materiais é um requisito enfatizado, especialmente para sistemas Categoria M.

Para aplicações em baixas temperaturas, os Ensaios de Impacto Charpy são utilizados para garantir que o material base e as soldas mantenham tenacidade suficiente para evitar a fratura frágil.

A Norma ASME B31.3 permite a dispensa do ensaio de impacto se o projetista puder justificar tecnicamente que a razão entre a tensão admissível e a tensão de projeto é inferior a 0.35.

Outra medida importante, adicionada na edição 2024, recomenda que o projetista adote requisitos adicionais de material para flanges de pescoço de solda ASTM A105, Classes 150 e 300, se a temperatura de serviço for inferior a -18°C (0°F), endereçando uma vulnerabilidade conhecida à fratura frágil em temperaturas criogênicas.

Fabricação, Exame e Inspeção

asme b31.3

Requisitos de Soldagem e Montagem

A qualidade da soldagemMétodo utilizado para unir materiais por meio de solda. é um ponto focal da Norma ASME B31.3. Em relação à soldagem de materiais que requerem proteção interna (como aços inoxidáveis), a edição 2024 estabeleceu que o nível aceitável de descoloração da raiz da soldaPontos, vistos numa seção transversal, nos quais a parte posterior da solda intersecta o metal de base e se estende ao longo da junta... causada pela oxidação (gás de purgaA introdução de um gás para remover contaminantes de um sistema ou fornecer proteção contra raízes durante a soldagem. inadequado) deve ser explicitamente definido e documentado no projeto de engenharia, removendo a ambiguidade na inspeção visual.

Além disso, com o aumento do uso de tubulações não-metálicas, a Norma ASME B31.3 2024 adicionou procedimentos aceitáveis detalhados para juntas em tubulações termoplásticas, incluindo a fusão a quente, a eletrofusão e as juntas cimentadas por solvente.

---

A Extensão do Exame (NDE) e a Importância do Exame Visual (VT)

asme b31.3

O rigor do exame não destrutivo (NDE) é estritamente ditado pela classificação de risco do fluido. O único requisito de exame que deve ser realizado em 100% das soldas concluídas, em todas as categorias de serviço da Norma ASME B31.3, é o Exame Visual (VT).

Para exames volumétricos (RT ou UT), a porcentagem varia conforme demonstrado:

Tabela 2: Requisitos Mínimos de Exame Volumétrico (RT/UT) em Soldas de Topo:

Categoria de Serviço de Fluido (Norma ASME B31.3)	Requisito Mínimo de Exame Volumétrico (RT/UT)
Categoria D (Baixa Severidade)	0%
Serviço Normal (Padrão de Processo)	5% (Amostragem Aleatória)
Categoria M (Letal/Tóxica)	20% (Amostragem Aleatória)
Serviço Cíclico Severo	100%
Serviço de Alta Pressão (HP)	100%

Para as categorias que permitem amostragem (Normal e M), a seleção das soldas é um processo crítico.

O inspetor do Proprietário deve garantir que a seleção seja feita de forma aleatória e representativa, preferencialmente incluindo soldas de difícil acesso ou posição, para que o processo de amostragem reflita com precisão a qualidade de todo o lote.

Amostragem Progressiva: O Mecanismo de Garantia de Qualidade da Norma ASME B31.3

A ASME B31.3 emprega o conceito de amostragem progressiva como uma ferramenta de garantia de qualidade para responsabilizar os soldadores e procedimentos.

Este mecanismo funciona como um desincentivo financeiro à baixa qualidade: se uma solda selecionada para exame falhar, mais duas soldas feitas pelo mesmo soldadorProfissional qualificado a executar soldagem manual ou semi-automática conforme norma aplicável. são examinadas.

Se qualquer uma destas falhar, mais duas são inspecionadas. Se a falha persistir, o código exige que todo o lote de soldas executadas por aquele soldador seja rejeitado e submetido a 100% de exame, reparo e reexame.

A penalidade associada ao re-exame total de um lote serve como um poderoso incentivo econômico para que os contratados mantenham procedimentos de soldagem de alta qualidade de forma consistente.

---

Teste Final, Aceitação e a Transição para a Gestão de Ativos

asme b31.3

Requisitos de Teste de Pressão

O teste de pressão, geralmente o teste hidrostático, é o exame final que confirma a integridade e a estanqueidade do sistema de tubulação.

A ASME B31.3 permite o uso do teste pneumático em casos onde o hidrostático é impraticável, embora exija medidas de segurança adicionais devido ao risco elevado inerente à energia armazenada em fluidos compressíveis sob alta pressão.

Teste de Vazamento em Juntas Mecânicas (Atualização 2024)

A edição de 2024 da ASME B31.3 introduziu uma mudança prática para simplificar o comissionamento de sistemas complexos.

O código agora permite que todas as juntas mecânicas (e não apenas as flangeadas) que foram inicialmente submetidas e aprovadas no teste de vazamento sejam desmontadas e remontadas (por exemplo, para inserção de juntas ou remoção de blinds) sem a necessidade de um re-teste subsequente.

Isso reconhece a robustez e a confiabilidade das juntas mecânicas quando devidamente instaladas e testadas.

Limites do Código: O Início da Gestão de Integridade

Embora a ASME B31.3 garanta a segurança e a integridade da tubulação no momento da aceitação da construção, seu escopo não abrange a vida operacional da planta.

O código não especifica requisitos para a operação rotineira, inspeção em serviço (in-service inspection), manutenção ou reparos ad hoc.

A responsabilidade pela manutenção da integridade estrutural ao longo da vida útil do ativo passa a ser regida pelo sistema de gestão de qualidade e ativos do Proprietário (como a série de normas ISO 55000/PAS 55).

A longevidade da tubulação dependerá da precisão da estimativa inicial da tolerância à corrosão (c) e da eficácia do Proprietário em implementar programas de inspeção baseada em risco (RBI) para monitorar a degradação e prevenir falhas que possam ocorrer após o sistema entrar em operação.

Acompanhando o Código: Mudanças Notáveis na Edição 2024 da ASME B31.3

A edição de 2024 da ASME B31.3 incorporou diversas alterações que refletem a evolução das práticas de engenharia e as lições aprendidas em serviço:

Área Afetada	Mudança Notável (Edição 2024)	Impacto Estratégico para Operações de Processo
Análise de Tensão	Os Índices de Tensão Sustentada (Parágrafo 320.1) devem agora referenciar a norma ASME B31J.	Aumenta o rigor analítico na análise de flexibilidade e fadiga.
Integridade de Materiais	Introdução de considerações adicionais para flanges ASTM A105 de pescoço de solda em temperaturas abaixo de -18°C.	Reforça a prevenção de fratura frágil em serviços de baixa temperatura.
Juntas Mecânicas	Permissão para desmontar e remontar todas as juntas mecânicas que foram testadas quanto a vazamentos sem re-teste.	Simplifica e otimiza a fase de comissionamento e manutenção de pré-operação.
Qualidade da Solda	O critério de aceitação para descoloração do Gás de Purga deve ser especificado no Projeto de Engenharia.	Padroniza o exame visual de soldas de raiz e reduz a subjetividade na aceitação.
Serviço Categoria M	Remoção da exigência de RT/UT em soldas de conexão de derivação (Branch Connection Fittings) em cabeçotes.	Foco em ENDs de superfície em geometrias complexas, simplificando o exame volumétrico.
Alta Pressão (HP)	As Tensões Admissíveis (Capítulo IX) foram harmonizadas com a Seção VIII, Divisão 3 do ASME BPV.	Garante a consistência dos fatores de segurança entre tubulações de alta pressão e vasos de pressão.

Perguntas Frequentes (FAQ)

• AMERICAN SOCIETY OF MECHANICAL ENGINEERS (ASME). ASME B31.3: Process Piping.
• AMERICAN SOCIETY OF MECHANICAL ENGINEERS (ASME). B31.1: Power Piping.
• AMERICAN SOCIETY OF MECHANICAL ENGINEERS (ASME). B31J: Stress Intensification Factors (i) e Flexibility Factors (k) for Piping Components.
• ENERGY INSTITUTE. Guidelines for the Management of Flexible Hose Assemblies.
• INTERNATIONAL ORGANIZATION FOR STANDARDIZATION (ISO). ISO 55000/PAS 55: Asset Management Systems.
• NORMA REGULAMENTADORA NR 15. Atividades e Operações Insalubres , Anexo XIII-A: Benzeno.

---

---
