ASME B31.4: sistemas de transporte por dutos

A norma ASME B31.4 é um pilar fundamental no universo da engenharia de dutos, servindo como referência para o ciclo de vida completo de sistemas de transporte por dutos de líquidos e polpas (slurries).

Seu propósito primordial é estabelecer um conjunto de requisitos rigorosos para o projeto, materiais, construção, montagem, inspeção, teste, operação e manutenção desses sistemas.

O objetivo central é garantir a segurança operacional, a confiabilidade e a integridade da infraestrutura, minimizando o risco de falhas que poderiam resultar em eventos catastróficos, como vazamentos ou explosões.

A aplicação criteriosa da B31.4 promove a segurança pública e a proteção ambiental, mantendo a infraestrutura de transporte de líquidos e lamas eficiente e confiável.

O código é uma parte integrante do Código de Tubulação de Pressão da American Society of Mechanical Engineers (ASME), uma organização com uma longa história de definição de padrões de segurança para tubulação desde 1922.

A história da B31.4 é robusta, com suas origens no Projeto B31, iniciado em 1926 a pedido da ASME. A primeira edição, publicada em 1935, era um código provisório.

Desde então, a norma passou por múltiplas revisões, refletindo a sua capacidade de se adaptar a novas tecnologias e aos desafios da indústria.

Um marco importante foi a edição de 2012, que incorporou os requisitos da ASME B31.11, consolidando as diretrizes para sistemas de transporte de lamas na B31.4 e simplificando o ecossistema de normas para esse tipo de fluido.

A evolução contínua, com revisões frequentes para alinhar-se a outros códigos da série B31 e incorporar novas referências, reforça sua relevância e autoridade como um padrão universalmente reconhecido na engenharia de dutos.

O Escopo da Norma: O Que Está Dentro e Fora de Sua Abrangência

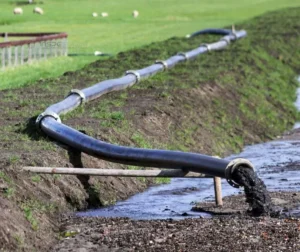

ASME B31.4

---

A ASME B31.4 deixa bem claro onde ela atua: é a norma que cuida dos sistemas de transporte de uma variedade de líquidos e polpas (slurries) entre pontos-chave da cadeia de produção e distribuição.

Ela cobre o transporte de líquidos como petróleo bruto, condensado, derivados refinados, dióxido de carbono (supercrítico), álcool e amônia anidra líquida. E vai além , também contempla o transporte de lamas aquosas de materiais não perigosos, como carvão e minério de ferro.

No que diz respeito ao alcance, a norma é ampla. Se aplica a sistemas que ligam campos de produção, refinarias, unidades de processamento, estações de bombeamento, fazendas de tanques, estações de redução de pressão, medição, e terminais de recebimento e entrega.

Inclui também elementos essenciais pra operação do duto, como os famosos “scraper traps”, filtros e laços de aferição.

Quando falamos dos componentes, a B31.4 é detalhista: cobre tudo que envolve contenção de pressão , tubos, flanges, parafusos, juntas, válvulas, dispositivos de alívio, suportes e pendurais. Tudo que garante a segurança e o funcionamento do sistema.

Mas vale um alerta: a norma não se mete nas estruturas de suporte primárias. Ou seja, fundações, estacas ou pilares ficam de fora do escopo dela.

---

Aplicações da ASME B31.4 na Indústria

A ASME B31.4 é aplicada em sistemas que exigem transporte contínuo e seguro de fluidos. É comum em:

• Oleodutos, polidutos e minerodutos (polpas)
• Sistemas de transporte offshore e onshore
• Terminais e unidades de processamento

---

A Fundação da Norma: Fatores de Projeto e Espessura da Parede

Um dos elementos mais críticos da ASME B31.4 é o cálculo da espessura de parede da tubulação, que serve como a espinha dorsal para garantir a contenção segura da pressão de serviço.

t = Pi D
_______
2S

com S = F × E × Sy (em unidades SI, com Pi em bar e S em MPa, o denominador passa a ser 20S).

Nesta fórmula, cada variável desempenha um papel fundamental na determinação da espessura mínima necessária para o duto :

• Pi é a pressão interna de projeto (manométrica).
• D é o diâmetro externo do tubo.
• t é a espessura de parede de projeto para pressão; a espessura nominal (tn) deve ser igual ou maior que t somada às sobreespessuras (A) de corrosão, erosão, rosca e ranhura.
• S é a tensão admissível, calculada por S = F × E × Sy.
• Sy é a tensão de escoamento mínima especificada (Specified Minimum Yield Strength , SMYS) do tubo.
• F é o fator de projeto, que incorpora uma margem de segurança para o cálculo.
• E é o fator de juntaA junção de peça(s) de trabalho antes e depois da união. longitudinal, que reflete a eficiência da soldaUnião (coalescência) localizada de metais ou não-metais, produzida pelo aquecimento dos materiais à temperatura de soldagem, com ou sem... ou a ausência dela em tubos sem costura.

A equação da B31.4 não tem fator de redução por temperatura.

A norma B31.4 estabelece que o fator de projeto (F) máximo deve ser de 0,72. Isso já mostra uma diferença importante em relação a outros códigos, como a ASME B31.8, que trata do transporte de gás e usa o conceito de “classes de localização” pra definir esse fator.

Essa diferença não é por acaso , ela vem da própria natureza dos fluidos que cada norma trata e da filosofia de risco por trás disso.

A B31.8, por exemplo, lida com gás , um fluido compressível e altamente volátil. Um vazamento de gás pode gerar uma explosão com grande raio de impacto e danos imediatos e catastróficos.

Por isso, o código exige fatores de segurança mais altos em áreas com alta densidade populacional.

Já a B31.4 tem outro foco. Ela trata de líquidos e lamas , fluidos incompressíveis. Se ocorrer uma falha, normalmente o que temos é um vazamento ou derramamento. O impacto, nesses casos, costuma ser mais ambiental e econômico do que explosivo.

Por isso, a norma não adota o conceito de classes de localização. Em vez disso, ela direciona seus esforços pra mitigar riscos como corrosão e garantir a integridade estrutural frente às tensões da operação.

Ou seja, a ausência dessas classes na B31.4 não é uma falha , é uma escolha técnica consciente, alinhada com o comportamento do fluido. Uma abordagem segura e eficiente pra maioria das aplicações em dutos de transporte de líquidos.

Além do cálculo da espessura da parede, a B31.4 também trata de outras tensões , como aquelas causadas por cargas externas e pelo peso do próprio fluido.

E diferente das tubulações de processo da B31.3, que são geralmente curtas e complexas, a análise na B31.4 precisa levar em conta a interação com o solo e as tensões longitudinais ao longo de trechos enterrados, que muitas vezes estão bem restritos.

Por isso, o código simplifica algumas análises e vincula as tensões admissíveis diretamente ao SMYS (limite de escoamento especificado) do material.

Isso faz total sentido, já que os dutos têm uma geometria mais simples e previsível, e o foco é a robustez e continuidade da operação.

A tabela a seguir sintetiza os principais parâmetros de projeto.

Tabela 1: Parâmetros de Projeto para Cálculo de Espessura de Parede (ASME B31.4)

Parâmetro	Símbolo	Descrição	Requisitos e Considerações da Norma
Pressão de Projeto	Pi	Pressão interna de contenção.	Deve ser calculada para a pressão máxima de serviço.
Diâmetro Externo	D	Diâmetro externo nominal do tubo.	Usado no cálculo da espessura de parede.
Tensão Admissível	S	S = F × E × Sy.	Produto do fator de projeto, do fator de junta e do SMYS do tubo.
Fator de Projeto	F	Fator de segurança.	Valor máximo de 0.72. Não utiliza classes de localização.
Fator de Junta	E	Eficiência da solda longitudinal.	Varia de acordo com o tipo de solda (tubo soldado) ou é 1.0 (tubo sem costura).
Tensão de Escoamento	Sy	SMYS do tubo.	Tensão de escoamento mínima especificada do tubo; a equação não tem fator de temperatura.

---

Critérios de Construção e Manutenção de Campo

A ASME B31.4 não se limita ao projeto, mas estabelece diretrizes abrangentes para a construção e manutenção de dutos.

O código detalha os padrões de construção, incluindo soldagemMétodo utilizado para unir materiais por meio de solda., fabricação e montagem dos componentes, garantindo que todos os materiais e procedimentos atendam a critérios rigorosos de qualidade.

A norma impõe a qualificação de soldadores e o uso de procedimentos de soldagem qualificados para garantir a integridade das juntas.

Além disso, estabelece procedimentos para o reparo de defeitos no tubo antes da instalação, como a remoção de amassados ou danos de arco elétrico.

Para conexões de ramais, o código favorece o uso de reforços, como selas soldadas de envolvimento total, para assegurar a integridade estrutural em pontos críticos.

A manutenção e o reparo de campo são aspectos igualmente importantes do código. A B31.4 fornece diretrizes para a operação e a manutenção contínuas dos sistemas de dutos, enfatizando a necessidade de monitoramento regular para prevenir falhas.

A norma abrange o controle de corrosão e detalha os procedimentos de reparo de campo para defeitos como corrosão, sulcos ou rachaduras.

Um método de reparo comum é a instalação de luvas soldadas de envolvimento total, que restauram o duto à sua capacidade de pressão original.

A B31.4 também exige que os operadores desenvolvam planos de resposta a emergências para mitigar os impactos de acidentes, reforçando o foco na segurança pública e proteção ambiental.

A rastreabilidade e a documentação completa são componentes essenciais para a conformidade com a B31.4.

Embora o código não detalhe os requisitos de marcação, ele está intimamente ligado a regulamentações que exigem que os operadores mantenham registros “rastreáveis, verificáveis e completos” dos materiais e propriedades dos dutos durante toda a vida útil do ativo.

Essa exigência de documentação do ciclo de vida, desde a matéria-prima até os reparos de campo, é fundamental para o gerenciamento de integridade do ativo.

Um duto é um investimento de capital de longa duração, e a capacidade de um operador de rastrear materiais, reparos e inspeções passadas é crucial para a avaliação contínua da sua segurança e confiabilidade.

Falhas na documentação podem comprometer a capacidade de operação do duto, levando a reduções na pressão máxima ou até mesmo à interrupção do serviço.

Testes e Ensaios: A Verificação da Conformidade

A conformidade de um sistema de duto com a norma ASME B31.4 é validada por meio de testes rigorosos, com o teste hidrostático sendo o mais central para este processo.

Teste Hidrostático: A Prova de Contenção

O teste hidrostático é um ensaio não destrutivo utilizado para verificar a integridade estrutural do sistema de tubulação antes que ele entre em serviço.

O teste consiste em pressurizar o duto com um fluido (geralmente água) a um nível significativamente superior à pressão de operação normal.

De acordo com a B31.4, nos trechos que vão operar com tensão circunferencial acima de 20% do SMYS, a pressão do teste hidrostático de resistência deve ser de no mínimo

1.25 vezes a pressão interna de projeto no ponto considerado.

O fator de teste de 1.25 na B31.4 se contrasta com o fator de até 1.5 da B31.8 para dutos de gás, que nas classes de locação 3 e 4 exige no mínimo 1,5 vez a pressão máxima de operação (MOP) nos dutos que operam com tensão circunferencial de 30% do SMYS ou mais. A diferença se justifica pela energia potencial do fluido: a principal preocupação em um duto de gás é a ruptura explosiva, que é mitigada por um fator de segurança mais alto.

Em contrapartida, a principal preocupação em um duto de líquido é a falha de contenção (vazamento), para a qual um fator de

1.25 é considerado suficiente para provar a integridade. O teste de resistência da B31.4 deve ser mantido por no mínimo 4 horas. Nos trechos em que todos os componentes pressurizados são inspecionados visualmente durante o teste, sem vazamento, não se exige outro teste; nos trechos não inspecionados visualmente, o teste de resistência deve ser seguido de um teste de vazamento com pressão reduzida, de no mínimo 1,1 vez a pressão interna de projeto, por no mínimo 4 horas. Para sistemas que vão operar com tensão circunferencial de até 20% do SMYS, a norma exige um teste de vazamento de no mínimo 1 hora, com pressão de no mínimo 1,25 vez a pressão interna de projeto.

A tabela a seguir resume os requisitos do teste hidrostático.

Tabela 2: Requisitos de Teste Hidrostático (ASME B31.4)

Característica	Detalhe
Finalidade	Verificar a integridade estrutural do duto e a capacidade de contenção de pressão.
Fluido de Teste	Água. A norma admite petróleo líquido que não vaporize rapidamente somente se o trecho não for offshore e estiver fora de cidades e áreas povoadas, com as edificações a menos de 90 m desocupadas enquanto a pressão produzir tensão circunferencial de 50% do SMYS ou mais, sob patrulha regular e com comunicação ao longo do trecho.
Pressão de Teste	No mínimo 1.25 × pressão interna de projeto (trechos acima de 20% do SMYS).
Duração do Teste	Mínimo de 4 horas no teste de resistência; nos trechos não inspecionados visualmente durante o teste, teste de vazamento complementar a no mínimo 1,1 × pressão interna de projeto por no mínimo 4 horas.

---

Ensaios Não Destrutivos (END): Complementando o Teste de Pressão

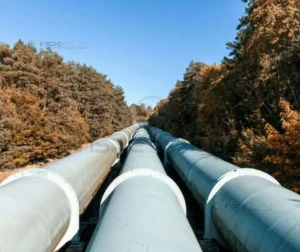

ASME B31.4

---

A norma também enfatiza o uso de ensaios não destrutivos (END) para complementar o teste hidrostático e garantir a qualidade das juntas soldadas. Para a soldagem em dutos, a B31.4 exige inspeção visual de 100% das soldas. Adicionalmente, quando o duto vai operar com tensão circunferencial acima de 20% do SMYS, um mínimo de

10% das soldas circunferenciais e 10% das outras soldas concluídas a cada dia devem ser selecionadas aleatoriamente pela operadora e inspecionadas por END, cada solda selecionada em toda a sua extensão. As soldas circunferenciais são inspecionadas por radiografia (RT) ou outro método volumétrico aceito; nas outras soldas, a norma permite métodos não volumétricos, como partículas magnéticas (MT) ou líquido penetrante (PT). Em áreas povoadas, travessias de rios, lagos e córregos, faixas de ferrovias e rodovias, águas offshore e costeiras, soldas circunferenciais antigas em tubo usado e soldas de interligação (tie-in) não testadas hidrostaticamente, todas as soldas devem ser inspecionadas (no mínimo 90% se algumas forem inacessíveis).

ASME B31.4 no Ecossistema de Normas: Comparações e Complementaridade

Para compreender a ASME B31.4, é essencial analisá-la em seu contexto com outros códigos importantes da série B31.

ASME B31.4 vs. ASME B31.8: Uma Análise da Filosofia de Risco

Esta é a comparação mais fundamental no universo de dutos. A B31.4 e a B31.8 regem o transporte de fluidos por longas distâncias, mas com focos distintos baseados no estado físico do fluido.

A B31.4 é para líquidos e lamas, enquanto a B31.8 é para gás. A principal distinção reside na filosofia de risco, que se manifesta nas diferenças de projeto e de teste.

A B31.8 exige classes de localização e fatores de projeto variáveis, além de um teste de pressão que, nas classes de locação 3 e 4, chega a 1.5x a pressão máxima de operação (MOP), para mitigar o risco de ruptura explosiva.

A B31.4, por sua vez, com um fator de projeto fixo e um teste de pressão menos severo (no mínimo 1.25x a pressão interna de projeto), prioriza a prevenção de vazamentos e derramamentos, que são os riscos primários associados a fluidos incompressíveis.

Tabela 3: Comparativo de Normas: ASME B31.4 vs. B31.8

Característica	ASME B31.4 (Líquidos/Lamas)	ASME B31.8 (Gás)
Foco Primário	Transporte de líquidos e lamas.

| Transporte e distribuição de gás.
| | Fluidos Transportados | Petróleo, amônia anidra, CO2 supercrítico, lamas.   | Gás natural, gás de petróleo, hidrogênio, etc. | | Filosofia de Projeto | Mitigação de vazamentos e segurança operacional, foco em contenção.   | Mitigação de ruptura e explosão, foco em segurança pública.   | | Fator de Projeto (F) | Máximo de 0.72, sem classes de localização.   | Varia de 0.40 a 0.80 de acordo com a classe de localização.   | | Pressão de Teste | No mínimo 1.25 × pressão interna de projeto. | No mínimo 1.25 × MOP (classes de locação 1 e 2) ou 1.5 × MOP (classes 3 e 4), para tensão circunferencial de 30% do SMYS ou mais.   |

Prepare sua empresa para atender às exigências das normas e conquistar novos contratos!

ASME B31.4 vs. ASME B31.3: A Fronteira entre o Duto e a Planta

A distinção entre a B31.4 e a B31.3 se baseia no escopo geográfico da tubulação. A B31.4 se aplica a sistemas de “duto”, que se estendem por longas distâncias fora dos limites de uma planta de processamento.

Em contraste, a B31.3 rege a “tubulação de processo”, que se refere aos sistemas de tubos interconectados encontrados dentro de refinarias e plantas químicas.

As diferenças de projeto refletem a complexidade de cada ambiente: a B31.4 lida com a interação solo-tubo e tensões em longos trechos retos, enquanto a B31.3 aborda redes de tubulação densas, complexas e cheias de acessórios.

Outros Códigos Relacionados

A B31.4 não opera isoladamente. Ela faz parte de um ecossistema que inclui outras normas críticas.

O código de soldagem de dutos API 1104, por exemplo, fornece detalhes essenciais para procedimentos de soldagem que são apenas referenciados pela B31.4.

A B31Q, por sua vez, é um código complementar que estabelece os requisitos para a qualificação do pessoal de campo que trabalha em sistemas de dutos da série B31.

Perguntas Frequentes e Nuances da Norma (FAQ)

P: A norma B31.4 se aplica a tubulações offshore?

R: Sim, a ASME B31.4 é aplicável a sistemas de dutos tanto em terra quanto em mar. A norma foi expandida para incluir um capítulo específico para dutos offshore na edição de 1998, consolidando sua aplicabilidade em ambientes marinhos.

P: A B31.4 rege a tubulação dentro de estações de bombeamento?

R: Sim. A norma cobre a tubulação primária e auxiliar em uma variedade de instalações, incluindo estações de bombeamento, fazendas de tanques, estações de redução de pressão e estações de medição.

P: Como a norma lida com reparos de campo?

R: A B31.4 detalha procedimentos para reparos de campo. Ela permite a substituição de seções de duto danificadas ou o uso de luvas de reforço soldadas de envolvimento total para corrigir defeitos como corrosão, sulcos ou rachaduras. Esses métodos são projetados para restaurar a integridade estrutural do duto com segurança.

Conclusão: A Importância da Conformidade e a Tomada de Decisão Técnica

Em sua essência, a ASME B31.4 é um conjunto de requisitos de qualidade para a infraestrutura de transporte de líquidos e lamas.

Ao estabelecer critérios rigorosos para o projeto, materiais, construção, testes e manutenção, a norma contribui para a segurança, a confiabilidade e a proteção ambiental dos sistemas de dutos.

A análise do seu ecossistema e as comparações com a B31.8 e a B31.3 revelam que a B31.4 não é um documento isolado, mas uma ferramenta de engenharia especializada, com uma abordagem de risco cuidadosamente calibrada para as propriedades de fluidos incompressíveis.

A conformidade com a ASME B31.4 é um investimento fundamental na integridade de ativos de capital e na segurança de todas as partes envolvidas.

O conhecimento aprofundado desta norma permite que engenheiros, projetistas e operadores tomem decisões técnicas informadas, mitigando riscos e apoiando uma operação segura e eficiente ao longo de todo o ciclo de vida do duto.

A aplicação cuidadosa do código contribui para a prevenção de falhas e para a sustentabilidade de uma das infraestruturas mais críticas do mundo moderno.

Importância da ASME B31.4

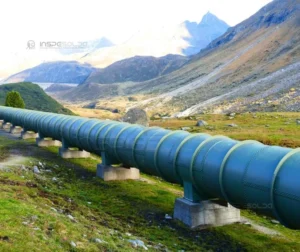

ASME B31.4

Importância da ASME B31.4

A ASME B31.4 é mais do que uma norma técnica para projetos iniciais de dutos.
Ela atua como referência contínua para toda a vida útil da instalação.

Do traçado do sistema ao plano de manutenção, a norma estabelece os critérios que cada componente técnico deve atender.

---

Segurança e desempenho

A aplicação da ASME B31.4 estabelece requisitos para que:

• Materiais tenham resistência compatível com a pressão de operação
• Soldas e conexões atendam aos requisitos de integridade estrutural
• O projeto seja dimensionado com base em análises criteriosas

Esse conjunto de exigências contribui para a segurança, durabilidade e eficiência nas operações industriais com fluidos pressurizados.

---

---
