Teste de Tração: 5 Etapas Essenciais para Realizar com Precisão

O teste de tração é uma das técnicas mais fundamentais e amplamente utilizadas na avaliação das propriedades mecânicas dos materiais.

Ele permite determinar a resistência, ductilidade e o comportamento geral de um material sob carga. Para garantir que os resultados obtidos sejam precisos e confiáveis, é crucial seguir um conjunto de etapas essenciais durante a realização do teste.

Neste artigo, vamos explorar em detalhes as 5 etapas essenciais para realizar um teste de tração com precisão, oferecendo orientações práticas e dicas valiosas para profissionais da área.

Compreender e aplicar corretamente essas etapas é fundamental para obter dados consistentes e assegurar a qualidade dos materiais testados.

Preparação do Material e da Amostra

Para garantir a precisão de um Teste de Tração, é fundamental começar com a preparação adequada do material e da amostra.

O material deve ser selecionado de acordo com as especificações do teste e a amostra deve ser cortada e preparada seguindo rigorosamente as normas técnicas.

É essencial garantir que a amostra não tenha defeitos superficiais ou internos que possam comprometer os resultados do teste.

Além disso, a geometria da amostra deve estar em conformidade com os padrões estabelecidos, como ASTM E8/E8M, para assegurar a consistência e a comparabilidade dos resultados.

Configuração do Equipamento de Teste

A configuração correta do equipamento é outra etapa crucial para a realização precisa de um Teste de Tração.

O equipamento deve ser calibrado e ajustado conforme os requisitos do teste. Isso inclui a verificação da célula de carga, extensômetros e outros acessórios.

A velocidade de aplicação da carga e a taxa de deformação devem ser configuradas de acordo com as especificações do material e os objetivos do teste.

Utilizar um software adequado para a coleta e análise de dados também é importante para garantir a precisão dos resultados.

Execução do Teste de Tração

Durante a execução do Teste de Tração, é vital seguir um procedimento padronizado para aplicar a carga de tração à amostra.

A carga deve ser aplicada de maneira gradual e contínua até que a amostra se rompa.

Monitorar e registrar todos os dados relevantes, como força aplicada e alongamento, é essencial.

A integridade do teste deve ser mantida garantindo que não haja influências externas que possam afetar os resultados.

Qualquer anomalia observada durante o teste deve ser documentada para posterior análise.

Coleta e Análise de Dados

A coleta de dados precisa e detalhada é fundamental para a análise do Teste de Tração.

Todos os dados coletados durante o teste devem ser documentados de maneira sistemática.

A análise dos dados deve incluir a determinação de propriedades mecânicas essenciais, como limite de elasticidade, resistência à tração e alongamento.

Ferramentas estatísticas e gráficos de tensão-deformação são úteis para interpretar os resultados e identificar qualquer comportamento anômalo do material.

Interpretação e Documentação dos Resultados

A última etapa no processo de Teste de Tração é a interpretação e documentação dos resultados.

Os dados coletados e analisados devem ser compilados em um relatório técnico que inclua todas as informações relevantes sobre o teste, como condições de teste, parâmetros utilizados, resultados obtidos e qualquer observação pertinente.

A interpretação dos resultados deve ser feita com base nas normas técnicas aplicáveis e no conhecimento das propriedades do material testado.

Documentar de forma clara e precisa os resultados do teste é essencial para fornecer uma base sólida para decisões técnicas e de engenharia.

Configuração do Equipamento de Teste

A configuração adequada do equipamento é uma etapa crítica para garantir a precisão e a confiabilidade dos resultados no Teste de Tração.

Este processo envolve várias etapas que devem ser seguidas meticulosamente para assegurar que o equipamento funcione corretamente e que as medições sejam exatas.

Seleção do Equipamento Apropriado

A primeira etapa na configuração do equipamento de teste é a seleção do equipamento adequado para o Teste de Tração.

É essencial escolher uma máquina de tração que seja capaz de aplicar a carga necessária e medir a deformação com precisão.

Além disso, o equipamento deve ser calibrado regularmente para manter a precisão das medições.

Ajuste dos Parâmetros de Teste

Uma vez selecionado o equipamento, os parâmetros de teste devem ser configurados.

Isso inclui definir a velocidade de aplicação da carga, a taxa de deformação e os limites de carga.

Esses parâmetros devem ser ajustados de acordo com as especificações do material a ser testado e os requisitos da norma técnica aplicável.

Configurações inadequadas podem levar a resultados imprecisos e inconsistentes.

Fixação da Amostra

A amostra precisa ser adequadamente fixada na máquina de tração. A fixação inadequada pode resultar em deslizamento ou em uma distribuição de carga desigual, afetando negativamente os resultados do Teste de Tração.

É crucial garantir que a amostra esteja centrada e alinhada corretamente com o eixo de aplicação da carga.

Verificação do Sistema de Medição

O sistema de medição precisa ser inspecionado antes de começar o teste. Isso inclui a calibração dos extensômetros, que são dispositivos usados para medir a deformação da amostra durante o teste.

Extensômetros calibrados garantem que as medições de deformação sejam precisas, permitindo uma análise correta das propriedades mecânicas do material.

Execução de Testes de Validação

Antes de realizar o Teste de Tração principal, é recomendável executar testes de validação para verificar se o equipamento está configurado corretamente e se os parâmetros de teste estão adequados.

Esses testes preliminares permitem a identificação e correção de possíveis problemas antes do início do teste definitivo.

A configuração do equipamento de teste é um passo essencial para garantir a precisão dos resultados no Teste de Tração.

Execução do Teste de Tração

A execução do Teste de Tração é uma etapa crítica que requer precisão e atenção aos detalhes para garantir resultados confiáveis.

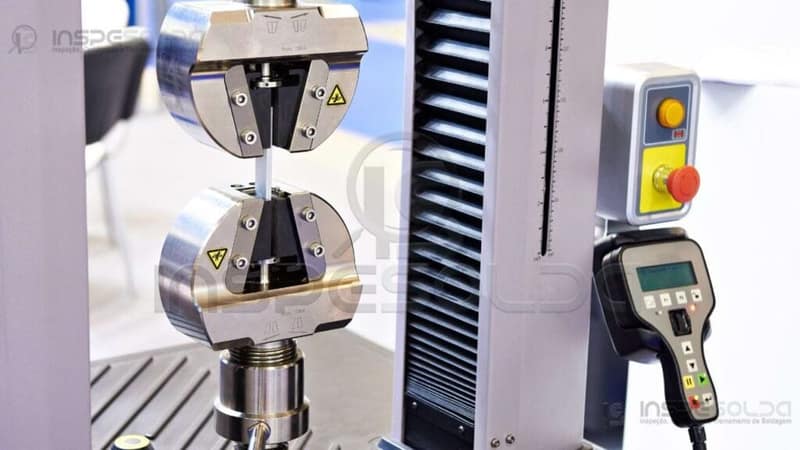

O Teste de Tração é realizado utilizando uma máquina de ensaio universal, onde a amostra do material é submetida a uma carga crescente até a ruptura.

Preparação Inicial

• Inspeção da Amostra: Antes de iniciar o teste, é essencial verificar se a amostra está livre de defeitos visíveis e possui as dimensões corretas.

• Calibração do Equipamento: Garantir que a máquina de ensaio esteja devidamente calibrada conforme os padrões estabelecidos é fundamental para a precisão dos resultados.

Configuração do Equipamento

• Instalação da Amostra: A amostra deve ser fixada firmemente nas garras da máquina de ensaio universal, garantindo que esteja alinhada corretamente para evitar qualquer desvio durante o teste.

• Ajuste dos Parâmetros: Configurar os parâmetros do teste, como a taxa de carregamento, de acordo com as especificações do material e os requisitos da norma aplicável.

Execução do Teste

• Início do Teste: Iniciar a aplicação da carga de tração de forma gradual e constante, monitorando a deformação da amostra.

• Monitoramento Contínuo: Durante o Teste de Tração, é crucial monitorar continuamente os dados de carga e alongamento, assegurando que a máquina de ensaio esteja operando dentro dos parâmetros estabelecidos.

Coleta de Dados

• Registro dos Dados: Todos os dados de carga e deslocamento devem ser registrados de forma precisa ao longo do teste. Utilizar sistemas de aquisição de dados automatizados pode aumentar a precisão e facilitar a análise posterior.

• Análise de Gráficos: Analisar os gráficos gerados, como o gráfico de tensão versus deformação, para identificar pontos importantes como limite de escoamento, resistência máxima e ponto de ruptura.

Conclusão e Documentação

• Interpretação dos Resultados: Após a conclusão do Teste de Tração, interpretar os resultados obtidos, comparando-os com os critérios de aceitação definidos nas normas técnicas aplicáveis.

• Relatório Técnico: Documentar todos os aspectos do teste, incluindo a metodologia utilizada, os parâmetros de teste, os resultados obtidos e quaisquer observações relevantes. O relatório deve ser claro e detalhado, servindo como um registro oficial dos resultados do Teste de Tração.

Coleta e Análise de Dados

A coleta e análise de dados são etapas cruciais no Teste de Tração. Durante a execução do teste, é fundamental registrar todos os dados com precisão para garantir que os resultados reflitam corretamente as propriedades do material.

Coleta de Dados

• Força e Deslocamento: Medir a força aplicada e o deslocamento da amostra ao longo do tempo é essencial.

Esses dados são geralmente obtidos por meio de transdutores de força e extensômetros conectados ao equipamento de teste.

• Curva Tensão-Deformação: A partir dos dados de força e deslocamento, é possível gerar a curva tensão-deformação, que fornece uma visão detalhada sobre o comportamento do material sob carga.

Essa curva é fundamental para identificar pontos críticos como o limite de elasticidade, o ponto de escoamento e a resistência máxima.

• Taxa de Aplicação de Carga: Manter uma taxa constante de aplicação de carga é crucial para a consistência dos resultados.

A taxa deve ser controlada e monitorada de acordo com as normas e padrões estabelecidos para o Teste de Tração.

Análise de Dados

• Cálculo de Tensão e Deformação: Utilizando os dados coletados, calcula-se a tensão (força por unidade de área) e a deformação (mudança de comprimento original).

Esses cálculos são essenciais para compreender as propriedades mecânicas do material.

• Interpretação da Curva Tensão-Deformação: Analisar a curva tensão-deformação permite identificar características importantes do material, como a ductilidade, a resistência à tração e o módulo de elasticidade.

Essas propriedades são fundamentais para determinar a adequação do material para aplicações específicas.

• Avaliação de Desempenho: Comparar os resultados obtidos com os padrões de referência ou com materiais similares ajuda a avaliar o desempenho do material.

Isso é particularmente importante em contextos industriais onde a qualidade e a segurança são prioritárias.

• Documentação dos Resultados: Registrar todos os dados e resultados de maneira organizada e detalhada é essencial para a rastreabilidade e para futuras análises comparativas.

A documentação deve incluir todos os parâmetros de teste, as condições ambientais, os resultados brutos e as conclusões derivadas da análise.

A precisão na coleta e análise de dados no Teste de Tração garante que os resultados sejam confiáveis e representativos das propriedades do material, facilitando a tomada de decisões informadas em projetos de engenharia e manufatura.

Interpretação e Documentação dos Resultados

Teste de Tração é um procedimento essencial para avaliar as propriedades mecânicas de um material.

A fase de interpretação e documentação dos resultados é crucial para assegurar a precisão e a utilidade dos dados obtidos.

Interpretação dos Resultados

Após a realização do Teste de Tração, os dados coletados, como a carga aplicada e a deformação do material, são analisados para determinar diversas propriedades mecânicas.

• Resistência à Tração: A carga máxima que o material pode suportar antes de se romper.

• Limite de Elasticidade: A tensão máxima que o material pode suportar sem deformação permanente.

• Ductilidade: A habilidade do material de sofrer deformação plástica antes de se romper, normalmente medida pela elongação ou redução da área.

• Módulo de Elasticidade: A relação entre tensão e deformação na região elástica, indicando a rigidez do material.

A interpretação correta desses resultados permite identificar a adequação do material para diferentes aplicações industriais e suas limitações.

Documentação dos Resultados

A documentação detalhada dos resultados do Teste de Tração é essencial para garantir a rastreabilidade e a conformidade com as normas técnicas.

Identificação da Amostra:

• Descrição do material.

• Dimensões e forma da amostra.

• Código ou número de identificação.

Condições do Teste:

• Temperatura e umidade ambiente.

• Velocidade de aplicação da carga.

• Equipamento utilizado e sua calibração.

Resultados Obtidos:

• Gráficos de tensão versus deformação.

• Valores numéricos dos parâmetros analisados.

• Observações sobre o comportamento do material durante o teste.

Conclusões e Recomendações:

• Avaliação da conformidade com os requisitos especificados.

• Sugestões para possíveis melhorias ou ajustes no material ou processo.

Importância da Precisão na Documentação

A precisão na documentação dos resultados do Teste de Tração é fundamental para assegurar a qualidade e a confiabilidade dos dados.

A documentação deve ser clara, concisa e completa, permitindo que outros profissionais possam entender e reproduzir os resultados se necessário.

Além disso, a documentação precisa facilitar a análise comparativa entre diferentes lotes de material e auxilia na identificação de tendências ou anomalias no comportamento do material.

A interpretação e a documentação correta dos resultados do Teste de Tração são essenciais para assegurar a segurança e a eficácia dos materiais empregados em aplicações industriais.

A aplicação rigorosa dessas práticas contribui para a melhoria contínua dos processos e a inovação no desenvolvimento de novos materiais.

Você Está Precisando De Suporte Para Teste de Tração?

Portanto, se você tem interesse em Teste de Tração ou precisa apenas de um orçamento para um determinado projeto, estamos aqui para ajudar.

FAQ Sobre Teste de Tração

Como é Feito Um Teste De Tração?

Um teste de tração é realizado fixando uma amostra do material em uma máquina de tração, que aplica uma força de tração uniaxial crescente até a amostra se romper. Durante o teste, a máquina registra a força aplicada e a elongação da amostra, permitindo determinar propriedades como resistência à tração, limite de elasticidade e ductilidade.

Como Determinar a Resistência à Tração?

Para determinar a resistência à tração, realiza-se um teste de tração onde uma amostra do material é esticada até quebrar. A resistência à tração é calculada dividindo a carga máxima suportada pela amostra pela sua área original da seção transversal.

Qual a Norma Técnica Para Ensaio De Tração?

A norma técnica para ensaio de tração é a ASTM E8/E8M.

Como Medir Força De Tração?

Para medir a força de tração, utiliza-se uma máquina de ensaio de tração que aplica uma carga crescente sobre a amostra até sua ruptura, registrando a força máxima suportada pelo material.

O Que é a Força De Tração?

A força de tração é a força exercida ao alongar um material até o ponto de ruptura, medindo a resistência máxima que o material pode suportar antes de se romper.
