Soldagem Thermite

Soldagem Thermite: 7 Passos Essenciais para a Execução Perfeita

A soldagem thermite é um processo altamente eficaz e amplamente utilizado na união de trilhos de ferrovia e em outras aplicações industriais que exigem junções duráveis e de alta qualidade.

Este método utiliza uma reação química exotérmica para fundir metais, proporcionando uma solda forte e confiável.

Para alcançar resultados ideais, é crucial seguir uma série de etapas específicas.

Neste artigo, exploraremos a Soldagem Thermite, detalhando cada fase do processo para garantir que você obtenha soldas consistentes e de alta qualidade.

Preparação dos Materiais

A Soldagem Thermite é um processo complexo que exige uma preparação meticulosa dos materiais para garantir a execução perfeita.

A preparação adequada inicia-se com a escolha dos materiais apropriados e a inspeção minuciosa dos componentes que serão soldados.

Seleção e Inspeção dos Materiais

• Seleção dos Materiais: Escolha os componentes de soldagem com base nas especificações do projeto, garantindo que sejam compatíveis com o processo de Soldagem Thermite.

• Inspeção Visual: Verifique visualmente os materiais para identificar quaisquer defeitos superficiais, como rachaduras, corrosão ou deformações, que possam comprometer a qualidade da solda.

• Limpeza dos Materiais: Limpe todos os componentes removendo impurezas, como óleos, graxas e oxidações, que podem interferir na qualidade da solda. Utilize solventes adequados e escovas de aço para esta finalidade.

• Preparação das Superfícies de Contato: As superfícies que serão unidas devem ser preparadas para garantir um contato íntimo e homogêneo. Isso pode incluir o lixamento ou polimento das áreas de união.

Equipamentos e Ferramentas

Assegure-se de que todas as ferramentas e equipamentos necessários para a Soldagem Thermite estejam disponíveis e em perfeito estado de funcionamento. Isso inclui:

• Moldes de soldagem adequados ao formato e dimensão dos componentes.

• Equipamentos de aquecimento, como maçaricos, para pré-aquecer os materiais.

• Misturadores e recipientes para a composição thermite.

• Equipamentos de segurança, incluindo óculos de proteção, luvas e aventais resistentes ao calor.

Preparação do Local de Trabalho

• Ambiente de Trabalho: Assegure-se de que o ambiente de trabalho esteja limpo e organizado. A Soldagem Thermite deve ser realizada em uma área bem ventilada para evitar a acumulação de gases nocivos.

• Segurança: Coloque barreiras de proteção e sinalização apropriada ao redor da área de trabalho para garantir a segurança dos outros trabalhadores.

• Verificação de Equipamentos de Emergência: Tenha equipamentos de combate a incêndio e primeiros socorros facilmente acessíveis, pois o processo de Soldagem Thermite envolve altas temperaturas e riscos associados.

Preparar adequadamente os materiais é um passo fundamental para o sucesso da Soldagem Thermite.

Montagem do Molde

A Soldagem Thermite exige uma montagem precisa do molde para garantir a qualidade da solda.

A montagem do molde é um passo crítico no processo, pois ele contém o metal fundido e define a forma final da solda.

Escolha e Preparação do Molde

O molde deve ser selecionado de acordo com as especificações do projeto e o tipo de material a ser soldado.

Moldes de grafite ou cerâmica são comumente usados devido à sua capacidade de suportar altas temperaturas.

Antes da montagem, o molde deve ser inspecionado para garantir que não haja rachaduras ou imperfeições que possam comprometer a solda.

Posicionamento e Fixação

Após a escolha do molde adequado, ele deve ser posicionado corretamente em torno das peças a serem soldadas.

A precisão no posicionamento é essencial para evitar desalinhamentos que possam afetar a integridade da solda.

O molde é então fixado firmemente usando braçadeiras ou suportes específicos para impedir qualquer movimento durante a reação thermite.

Vedação e Isolamento

Uma vedação adequada é crucial para evitar vazamentos de metal fundido. Materiais vedantes, como argila refratária ou gesso, são aplicados nas junções do molde para garantir que o metal líquido permaneça contido.

Além disso, o molde deve ser isolado para manter a temperatura ideal durante o processo de soldagem.

Verificação de Alinhamento

Antes de iniciar a soldagem, é fundamental verificar novamente o alinhamento do molde e das peças a serem unidas.

Qualquer desvio pode resultar em uma solda defeituosa. Ferramentas de medição, como réguas e níveis, são utilizadas para garantir que tudo esteja corretamente posicionado.

A montagem do molde na Soldagem Thermite não deve ser negligenciada, pois é um dos passos mais determinantes para a qualidade final da solda.

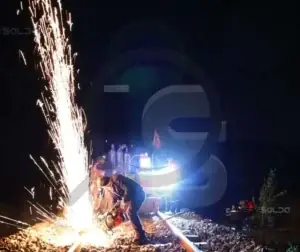

Aquecimento e Pré-aquecimento

No processo de Soldagem Thermite, o aquecimento e pré-aquecimento dos materiais a serem soldados são etapas cruciais para garantir a qualidade e integridade da solda final.

Essas etapas envolvem a preparação térmica dos componentes para assegurar que a soldagem ocorra de maneira uniforme e eficaz.

Importância do Aquecimento e Pré-aquecimento

O aquecimento adequado dos materiais é necessário para evitar a formação de tensões internas e garantir que a reação thermite seja bem-sucedida.

Um pré-aquecimento insuficiente pode resultar em soldas fracas, trincas ou falhas estruturais.

Procedimento de Aquecimento

• Avaliação da Temperatura Inicial: Antes de iniciar o pré-aquecimento, é essencial medir a temperatura inicial dos materiais. Isso ajuda a determinar a quantidade de calor necessária.

• Equipamento de Aquecimento: Utilizar queimadores de gás ou equipamentos de aquecimento por indução para elevar a temperatura dos materiais. A seleção do equipamento varia conforme a aplicação específica e o tamanho dos componentes.

• Controle de Temperatura: Monitorar continuamente a temperatura dos materiais durante o processo de aquecimento. É fundamental manter uma temperatura constante para evitar variações que possam comprometer a qualidade da solda.

Procedimento de Pré-aquecimento

• Definição da Temperatura de Pré-aquecimento: A temperatura de pré-aquecimento deve ser determinada com base no tipo de material e nas especificações do projeto. Geralmente, a faixa de temperatura está entre 200°C e 300°C.

• Aplicação do Calor: Aplicar calor uniformemente ao longo dos componentes a serem soldados. Isso pode ser feito utilizando queimadores de gás, que devem ser movimentados de maneira consistente para garantir uma distribuição uniforme do calor.

• Verificação da Uniformidade: Usar termopares ou pirômetros para verificar a uniformidade da temperatura ao longo dos componentes. Garantir que não haja áreas superaquecidas ou subaquecidas.

Benefícios do Aquecimento e Pré-aquecimento

• Redução de Tensões Residuais: O pré-aquecimento ajuda a minimizar as tensões residuais que podem se formar durante a soldagem, prevenindo trincas e distorções.

• Melhora na Qualidade da Solda: Um aquecimento adequado assegura que a solda thermite se funda corretamente com os materiais, resultando em uma união mais forte e durável.

• Eficiência do Processo: Aquecer e pré-aquecer corretamente os materiais aumenta a eficiência do processo de Soldagem Thermite, reduzindo o risco de defeitos e retrabalhos.

Em resumo, no contexto da Soldagem Thermite, o aquecimento e pré-aquecimento são etapas fundamentais que impactam diretamente a qualidade e a eficiência do processo.

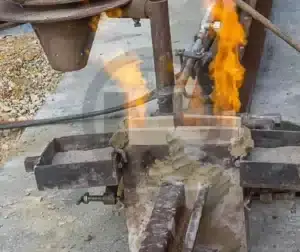

Mistura dos Componentes Thermite

A etapa de mistura dos componentes é crucial para o sucesso da Soldagem Thermite. Este processo envolve a combinação precisa de óxido de ferro e alumínio em pó para criar a mistura thermite.

A proporção exata desses componentes deve ser rigorosamente seguida para assegurar a eficiência da reação exotérmica necessária para a fusão dos metais.

Composição da Mistura Thermite

• Óxido de Ferro (Fe₂O₃): Este componente atua como a fonte de ferro na reação.

• Alumínio em Pó (Al): Serve como o agente redutor que reage com o óxido de ferro.

A proporção típica utilizada é de aproximadamente 3 partes de óxido de ferro para 1 parte de alumínio em peso.

Esta mistura deve ser uniformemente misturada para assegurar a distribuição homogênea dos componentes.

Procedimento de Mistura

• Pesagem Precisa: Utilizar balanças de alta precisão para medir a quantidade exata de óxido de ferro e alumínio.

• Homogeneização: A mistura dos componentes deve ser realizada em um ambiente controlado, utilizando equipamentos adequados para garantir a uniformidade.

• Armazenamento Seguro: Após a mistura, o composto thermite deve ser armazenado em recipientes hermeticamente fechados, em locais secos e seguros, para evitar qualquer contaminação ou umidade.

Importância da Mistura Correta na Soldagem Thermite

A mistura correta dos componentes thermite é fundamental para a qualidade da soldagem.

Qualquer desvio na proporção ou na homogeneização pode resultar em uma reação incompleta ou ineficiente, comprometendo a integridade da solda.

Além disso, uma mistura inadequada pode gerar resíduos indesejáveis, aumentando a necessidade de retrabalho e inspeção adicional.

A precisão na preparação da mistura thermite é, portanto, um passo crítico na Soldagem Thermite.

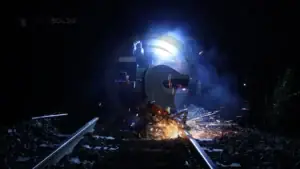

Execução da Soldagem

A Soldagem Thermite é um processo que utiliza uma reação química exotérmica para fundir metais, proporcionando uma união robusta e durável.

A execução adequada da Soldagem Thermite envolve vários passos críticos que devem ser seguidos com precisão para garantir a qualidade e a integridade da solda.

Preparação

Antes de iniciar a execução da soldagem, é fundamental assegurar que todos os materiais e equipamentos estejam corretamente preparados.

Isso inclui a limpeza das superfícies a serem soldadas, a montagem do molde em torno das peças e o pré-aquecimento adequado para evitar choques térmicos.

Passos da Execução

• Mistura dos Componentes Thermite: Os componentes termite, geralmente óxido de ferro e alumínio, são misturados em proporções específicas para iniciar a reação exotérmica.

• Carregamento do Molde: A mistura thermite é colocada no molde, que deve estar firmemente fixado em torno das peças a serem soldadas. A precisão na montagem do molde é crucial para evitar vazamentos durante a reação.

• Iniciação da Reação: Utilizando um ignitor especial, a reação thermite é iniciada. Esta reação gera uma quantidade significativa de calor, fundindo os componentes metálicos e formando a solda.

• Fusão e Fluxo do Metal: O metal fundido resultante da reação flui para a junta, preenchendo todas as lacunas e criando uma união sólida. É essencial monitorar o processo para garantir que o metal flua de maneira uniforme e completa.

• Resfriamento e Solidificação: Após a fusão, o metal começa a resfriar e solidificar.

Este processo deve ser cuidadosamente controlado para evitar tensões internas e possíveis defeitos na solda.

Pós-Soldagem

Após a execução da soldagem, o molde é removido e a solda é inspecionada para verificar a integridade e a qualidade.

Qualquer excesso de material ou imperfeições superficiais deve ser removido através de processos de acabamento.

A execução precisa e controlada da Soldagem Thermite é fundamental para garantir a durabilidade e a resistência das juntas soldadas.

Seguir rigorosamente os passos descritos e monitorar cada fase do processo assegura que a soldagem thermite atenda aos padrões exigidos e proporcione resultados confiáveis em aplicações industriais críticas.

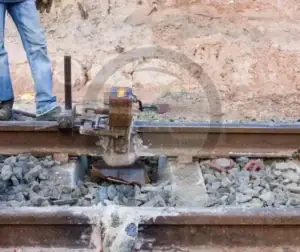

Resfriamento e Remoção do Molde

O processo de Soldagem Thermite não termina com a execução da solda. Após a fusão dos metais, o resfriamento e a retirada do molde são passos essenciais para assegurar a integridade e a qualidade da solda.

Resfriamento

Controle de Temperatura:

• Após a reação exotérmica, é essencial monitorar e controlar a taxa de resfriamento da solda. O resfriamento rápido pode resultar em tensões internas e fissuras, enquanto o resfriamento lento pode comprometer a microestrutura do material.

• Utilizar métodos de resfriamento controlado, como a aplicação de resfriadores ou a cobertura da solda com materiais isolantes, ajuda a manter uma taxa de resfriamento uniforme.

Tempo de Resfriamento:

• Permitir um tempo de resfriamento adequado é fundamental. O metal deve atingir uma temperatura suficientemente baixa antes de qualquer manipulação para evitar deformações ou falhas estruturais.

• Normalmente, o tempo de resfriamento pode variar de acordo com o tipo de material e a especificação do projeto, mas deve ser rigorosamente seguido conforme as normas técnicas aplicáveis.

Remoção do Molde

Desmontagem Cuidadosa:

• A remoção do molde deve ser feita com cuidado para evitar danos à solda recém-formada. Ferramentas adequadas, como martelos de borracha ou metálicos leves, podem ser utilizadas para soltar o molde sem aplicar força excessiva.

• Verificar a integridade do molde antes da remoção para assegurar que não haja material fundido aderido que possa comprometer a qualidade da solda.

Limpeza da Área de Solda:

• Após a remoção do molde, é necessário realizar uma limpeza completa da área de solda para remover qualquer resíduo de material de moldagem ou escória.

• Utilizar escovas metálicas, jatos de ar comprimido ou outros métodos de limpeza adequados para garantir que a superfície da solda esteja livre de contaminantes.

Inspeção Visual:

• Realizar uma inspeção visual imediata para identificar qualquer imperfeição superficial ou anomalia. A detecção precoce de problemas permite a correção antes que a solda seja submetida a cargas ou tensões.

O resfriamento e a remoção do molde são etapas críticas no processo de Soldagem Thermite, influenciando diretamente a qualidade e a durabilidade da solda.

Acabamento e Inspeção Final

Após a conclusão da Soldagem Thermite, é fundamental realizar o processo de acabamento e conduzir uma inspeção final para assegurar a qualidade e a integridade da solda realizada.

O processo de acabamento envolve a remoção de escória e quaisquer irregularidades superficiais que possam comprometer a resistência da união soldada.

Este passo é fundamental para assegurar que a superfície soldada esteja lisa e sem defeitos.

Remoção de Escória

A escória, formada durante a reação de soldagem thermite, deve ser cuidadosamente removida utilizando ferramentas adequadas, como martelos de escória e escovas de aço.

A limpeza completa da área soldada garante que não haja inclusões ou impurezas que possam afetar a integridade da solda.

Inspeção Visual

Uma inspeção visual minuciosa é o primeiro passo na avaliação da solda. Isso inclui a verificação de quaisquer defeitos visíveis, como trincas, porosidade ou falta de fusão.

A inspeção visual é essencial para identificar problemas que podem ser corrigidos antes que a estrutura seja submetida a cargas ou tensões.

Ensaios Não Destrutivos (END)

Para uma análise mais aprofundada, são realizados ensaios não destrutivos (END). Os métodos comuns de END utilizados na Soldagem Thermite incluem ultrassom, radiografia e partículas magnéticas.

Esses métodos permitem a detecção de defeitos internos que não são visíveis a olho nu, garantindo a qualidade e a segurança da solda.

• Ultrassom: Utilizado para detectar descontinuidades internas e medir a espessura da solda.

• Radiografia: Fornece uma imagem detalhada da estrutura interna da solda, revelando porosidade e inclusões.

• Partículas Magnéticas: Indica a presença de trincas superficiais e subsuperficiais através da magnetização do material.

Documentação e Relatórios

A última etapa no processo de Soldagem Thermite envolve a documentação e a criação de relatórios detalhados.

Esta documentação inclui registros dos parâmetros de soldagem, resultados das inspeções visuais e dos ensaios não destrutivos, além de quaisquer ações corretivas tomadas.

Manter registros detalhados é essencial para assegurar a rastreabilidade e garantir a qualidade durante todo o ciclo de vida do produto.

Você Está Precisando De Suporte Para Soldagem Thermite?

Portanto, se você tem interesse em Soldagem Thermite, ou precisa apenas de um orçamento para um determinado projeto, estamos aqui para ajudar.

FAQ Sobre Soldagem Thermite

O Que é Thermite?

Thermite é uma mistura de óxido metálico e pó de alumínio que, ao ser inflamado, realiza uma reação exotérmica, produzindo temperaturas extremamente altas, utilizada principalmente na soldagem e corte de metais.

Como Fazer Um Thermite?

Para fazer thermite, misture óxido de ferro (III) e alumínio em pó na proporção de 3:1. Assegure-se de seguir todas as precauções de segurança, pois a reação é altamente exotérmica e perigosa.

Para Que Serve a Thermite?

A termite serve para realizar a soldagem de metais, principalmente em trilhos de ferrovias, através de uma reação química exotérmica que gera calor suficiente para fundir os materiais e criar uma união forte e durável.

Como Funciona a Thermite?

A Thermite funciona por meio de uma reação química exotérmica entre óxido de ferro e alumínio, produzindo calor intenso que funde os metais envolvidos, criando uma união sólida e durável.
