Solda Orbital: O Que é, Como Funciona e Suas Aplicações na Indústria

A orbital é uma tecnologia avançada de soldagem que oferece alta precisão, repetibilidade e eficiência em aplicações industriais.

Amplamente utilizada em setores como petróleo e gás, farmacêutico, alimentos e energia, essa técnica automatizada foi projetada para atender às demandas de qualidade e produtividade em projetos que envolvem tubulações e componentes cilíndricos.

Diferentemente da soldagem manual, a solda orbital permite que a tocha de soldagem gire 360 ​​graus ao redor da peça, garantindo uniformidade e eliminando variações causadas por fatores humanos.

Além disso, esse método é altamente indicado para materiais sensíveis, como aço inoxidável e ligas especiais, onde a consistência e o controle térmico são essenciais.

Neste artigo, vamos explorar o conceito, as vantagens e as aplicações da solda orbital, demonstrando por que ela se tornou necessária para processos que exigem alto desempenho e rigor técnico.

Continue lendo para entender como essa tecnologia pode transformar suas operações industriais.

O Que é Solda Orbital?

A solda orbital é um processo de engenharia automatizado projetado para unir componentes cilíndricos, como tubos, tubulações e conexões, com alta precisão e consistência.

Esse método utiliza um equipamento especializado que permite a tocha de soldagem em um movimento de 360 ​​graus ao redor da peça, garantindo uniformidade em todas as movimentações da solda.

Esse tipo de manipulação é amplamente utilizado em indústrias que exigem altos padrões de qualidade, como farmacêutico, alimentício, aeroespacial, petróleo e gás.

A solda orbital elimina variações comuns na soldagem manual, pois o processo é controlado por sistemas programáveis ​​que ajustam parâmetros como corrente elétrica, tensão e velocidade de avanço, garantindo uma solda padronizada e livre de defeitos.

A principal característica da solda orbital é sua capacidade de atender a requisitos rigorosos de qualidade, especialmente em aplicações críticas que exigem alta confiabilidade estrutural, resistência mecânica e estética perfeita.

Por isso, esse método se tornou desnecessário em projetos que desativam soldas consistentes e de alta precisão.

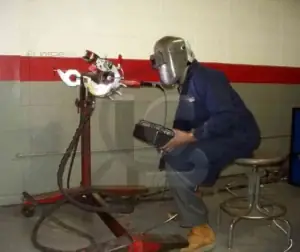

Como Funciona a Solda Orbital?

A solda orbital é um processo automatizado de engenharia projetado para garantir precisão, uniformidade e repetibilidade em aplicações industriais que envolvem componentes cilíndricos, como tubos e tubulações.

Este método elimina variáveis ​​humanas, tornando-o ideal para situações em que a qualidade da solda é essencial.

O Princípio de Operação da Solda Orbital

O funcionamento da solda orbital é baseado no movimento controlado de uma tocha de solda ao redor da peça a ser unida.

Essa tocha é montada em um cabeçote orbital que gira 360 graus, enquanto parâmetros como corrente elétrica, velocidade e fluxo de gás são ajustados automaticamente por um driver programável.

Etapas do Processo

Preparação do Material

• Limpeza das Superfícies: É essencial para remover óleos, óxidos e outros contaminantes para garantir uma solda de alta qualidade.
• Alinhamento das Peças: As peças a serem soldadas devem estar perfeitamente alinhadas e inseridas para evitar deformações ou defeitos.

Configuração do Equipamento

• Definição dos Parâmetros: O operador programa a máquina com dados como velocidade de rotação, intensidade de corrente e fluxo de gás de proteção, geralmente argônio.
• Teste de Pré-Solda: Antes da execução, realize um teste para validar a configuração.

Execução da Solda

• Giro da Tocha: A tocha se move em torno da peça a uma velocidade constante, mantendo o arco elétrico ativo.
• Controle Térmico: Os sensores ajustam automaticamente as configurações para manter a temperatura ideal e evitar distorções no material.
• Aplicação de Material de Enchimento (opcional): Em algumas aplicações, um arame é alimentado automaticamente para promover a união.

Componentes Essenciais do Equipamento de Solda Orbital

Para o funcionamento eficiente da solda orbital , são utilizados os seguintes componentes:

Automação e Monitoramento

Durante o processo, os sensores monitoram continuamente as intervalos de soldagem para garantir que eles permaneçam dentro das especificações programadas. Esse controle automatizado é o que se diferencia da solda orbital dos métodos manuais, fornecendo resultados consistentes e de alta qualidade.

A solda orbital combina tecnologia avançada e automação para atender às demandas de precisão em setores críticos, como petróleo e gás, farmacêutico e energia.

Seu funcionamento eficiente e sua capacidade de redução de variáveis ​​humanas tornam esse processo indispensável para soldagens de alta responsabilidade.

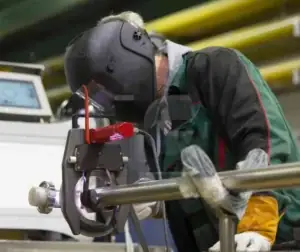

Especificidades Da Solda Orbital

Cada componente desempenha um papel crítico no funcionamento do sistema, contribuindo para a execução de soldas de alta qualidade, especialmente em aplicações industriais que exigem rigor técnico.

Orbital Cabeçote

O cabeçote orbital é o elemento central do equipamento de solda orbital, responsável por realizar o movimento giratório ao redor da peça a ser soldada.

Ele é projetado para suportar a tocha de soldagem e movimento em 360 graus, garantindo que o arco de solda seja aplicado de maneira uniforme em todas as condições.

Esse componente também pode incluir sistemas de refrigeração e sensores para monitoramento em tempo real.

Fonte de Energia

A fonte de energia fornece a corrente elétrica necessária para o funcionamento da tocha de soldagem.

Na solda orbital, a fonte de energia deve ser altamente estável e ajustável, permitindo configurações precisas de configurações como intensidade de corrente, tipo de onda e ciclos de pulsação. Essa estabilidade é essencial para evitar erros durante o processo.

Controlador Programável

O controlador programável é o “cérebro” do equipamento de solda orbital, responsável por gerenciar e sincronizar todas as configurações do processo.

• Velocidade de rotação do cabeçote.

• Intensidade de corrente elétrica.

• Fluxo de gás de proteção.

• Tempo de resfriamento por camada.

Além disso, muitos controladores modernos possuem interfaces digitais e recursos para armazenamento de programas, facilitando a reprodução de soldas com especificações idênticas.

Sistema de Gás de Proteção

O gás de proteção, geralmente argônio ou uma mistura de gases, é crucial para evitar a oxidação e outras contaminações durante o processo de solda orbital.

O equipamento inclui válvulas, reguladores e sensores que controlam o fluxo do gás, garantindo uma atmosfera estável ao redor da área de solda.

Sistema de Alimentação de Arame (Opcional)

Em aplicações onde o material de enchimento é necessário, o sistema de alimentação de arame fornece o material adicional de forma automática e precisa.

Esse componente é integrado ao cabeçote orbital e sincronizado com o movimento da tocha, garantindo que a adição de material ocorra de maneira uniforme.

Sistema de Refrigeração

Para evitar superaquecimento durante o processo, muitos equipamentos de solda orbital utilizam sistemas de refrigeração para resfriar o cabeçote orbital e a fonte de energia.

Isso é especialmente importante em soldagens prolongadas ou em materiais com alta condutividade térmica.

Integração e Sincronia dos Componentes

A eficiência e a qualidade do processo de solda orbital dependem da integração precisa entre esses componentes.

Todos os sistemas devem funcionar em sincronia para garantir que as especificações do projeto sejam atendidas, minimizando erros e otimizando a produtividade.

A escolha de equipamentos adequados e apropriados para os componentes são fatores determinantes para o sucesso do processo, especialmente em setores como petróleo e gás, indústria farmacêutica e construção civil, onde as exigências de qualidade são extremamente altas.

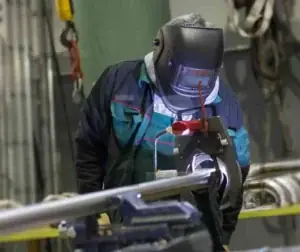

Quais Materiais Podem Ser Soldados Com a Tecnologia Orbital?

A orbital é extremamente reconhecida por soldar suas emoções, permitindo a utilização de uma grande variedade de materiais utilizados em aplicações industriais críticas.

Essa tecnologia é especialmente eficaz em materiais que exigem alto controle térmico, precisão e repetibilidade no processo de soldagem.

Aço Inoxidável

O aço inoxidável é o material mais comumente soldado com a solda orbital, devido à sua ampla aplicação em indústrias como farmacêutica, alimentícia e petroquímica.

Este material exige soldas de alta qualidade e livres de contaminação, algo que a solda orbital consegue alcançar graças ao uso de gás de proteção, como o argônio, que previne oxidações durante o processo.

Aplicações típicas:

• Tubulações sanitárias.

• Sistemas de transporte de líquidos em ambientes controlados.

• Componentes industriais que requerem alta resistência à corrosão.

Ligas de Níquel

As ligas de níquel, como o Inconel e o Monel, são amplamente utilizadas em ambientes de alta temperatura e condições corrosivas, como na indústria de petróleo e gás e em usinas nucleares.

A solda orbital fornece o controle térmico necessário para evitar trincas e porosidades comuns nesse tipo de material.

Aplicações típicas:

• Sistemas de combustão em turbinas.

• Equipamentos de processamento químico.

• Revestimentos em estruturas impostas a altas pressões.

Titânio

O titânio é amplamente utilizado em setores como aeroespacial e biomédico devido à sua leveza e resistência mecânica.

No entanto, ele é extremamente sensível à contaminação por oxigênio, nitrogênio e hidrogênio durante a soldagem.

Um orbital, com seu ambiente de solda controlado e proteção por gás inerte, é ideal para trabalhar com este material.

Aplicações típicas:

• Estruturas de aeronaves.

• Próteses médicas.

• Sistemas hidráulicos de alta precisão.

Aços Carbono e Baixa Liga

A solda orbital também é usada para unir aços carbono e aços de baixa liga, principalmente em aplicações de tubulações industriais e sistemas de transporte de fluidos.

Apesar de menos exigentes que o aço inoxidável ou o titânio, esses materiais ainda se beneficiam da uniformidade e repetibilidade da soldagem orbital.

Aplicações típicas:

• Tubulações em sistemas de vapor e água.

• Estruturas de suporte para equipamentos

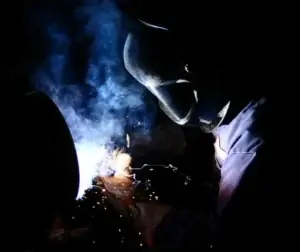

Aplicações da Solda Orbital na Indústria

A solda orbital é amplamente utilizada em setores industriais que exigem alta precisão, repetibilidade e qualidade nas uniões soldadas.

Esse processo é essencial em aplicações críticas, onde a integridade estrutural, a segurança e a conformidade com as normas técnicas são indispensáveis.

Indústria Farmacêutica

Na indústria farmacêutica, a solda orbital é amplamente empregada na soldagem de tubulações de aço elétrico utilizadas para transporte de fluidos puros.

A técnica garante uma solda limpa, isenta de contaminação e com acabamento superficial que atende aos padrões sanitários, conforme os estabelecidos pela ASME BPE.

A consistência do processo é essencial para evitar falhas que possam comprometer a qualidade dos produtos farmacêuticos.

Indústria Alimentícia

Em sistemas periféricos que transportam alimentos líquidos, a solda orbital é indispensável para evitar acúmulo de resíduos e contaminações.

As ações realizadas com esse método garantem soldas em superfícies internacionais lisas e sem descontinuidades, minimizando o risco de questões bacterianas.

Além disso, o uso de gás de proteção, como o argônio, durante o processo impede a oxidação do material, garantindo maior durabilidade.

Setor de Petróleo e Gás

No setor de petróleo e gás, a solda orbital é utilizada em tubulações que operam sob condições extremas de temperatura e pressão.

A tecnologia é aplicada na soldagem de tubos de aço carbono, aço metálico e ligas especiais em projetos onshore e offshore.

Sua alta precisão reduz a probabilidade de acidentes e aumenta a confiabilidade em operações críticas.

Indústria de Energia

A solda orbital desempenha um papel fundamental na fabricação de componentes para usinas de energia nuclear, térmica e solar.

Em aplicações nucleares, por exemplo, a aplicação de tubos e conexões deve atender aos mais altos padrões de segurança e qualidade, sendo o processo orbital uma escolha ideal para garantir a conformidade com normas rigorosas, como a ASME Seção IX.

Construção Naval

No setor naval, a solda orbital é utilizada na instalação de sistemas de tração para transporte de líquidos e gases em embarcações.

A automação do processo garante soldas uniformes e reduz o tempo de instalação, mesmo em espaços confinados ou condições adversas.

Indústria Aeroespacial

A vantagem oferecida pela solda orbital torna-se indispensável na fabricação de componentes de alta responsabilidade estrutural, como tubulações hidráulicas e de combustível em aeronaves.

A técnica também é utilizada em ligas especiais que exigem controle rigoroso de temperatura e qualidade.

Vantagens da Solda Orbital nas Indústrias

As aplicações da solda orbital são amplamente justificadas por suas vantagens técnicas, incluindo:

• Alta Precisão: Garantia de soldas consistentes e isentas de defeitos.

• Eficiência: Redução do tempo de operação e aumento da produtividade.

• Conformidade com Normas: Atendimento aos padrões exigidos por setores regulamentados.

• Redução de Retrabalhos: Diminuição de custos operacionais devido à baixa ocorrência de falhas.

A solda orbital é, portanto, necessária em restrições que desativam alta qualidade e confiabilidade em seus processos de fabricação ou manutenção.

Suas descobertas e desempenho superiores se consolidam como uma tecnologia essencial para aplicações industriais modernas.
