Solda de Pino

Solda de Pino: Conheça Sua Função

Stud Welding ou Solda de Pino é um método de Soldagem que envolve pinos conectores confeccionados conforme norma AWS D1.1, que, por sua vez, é desenvolvida pela ANSI (American National Standards Institute).

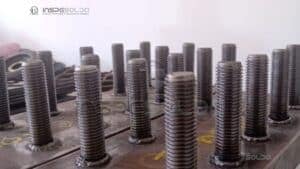

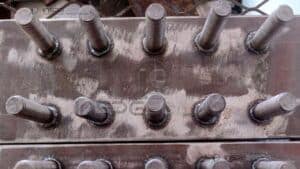

Os pinos conectores de cisalhamento têm como função fazer a integração de semisseções de estruturas metálicas e estruturas em concreto. Essa interação é dada pela absorção dos esforços cisalhantes resultantes desta união, e da transferência desses esforços para a semisseção metálica.

A soldagem de pino é um método para soldar os chamados parafusos de pinos automaticamente na peça de trabalho por soldagem a arco, etc., sem processo de perfuração ou rosqueamento. Pela natureza do trabalho, esse método às vezes é chamado de método de soldagem.

Agora, pinos, parafusos e uma grande variedade de formas de tiras de metal como tiras retangulares podem ser soldadas na peça de trabalho.

Vantagens

Dentre as vantagens da Solda de Pino, há a fixação rápida, nenhuma marcação inversa, a junta soldada é mais forte que o material de origem e o acesso se faz necessário somente de um lado. Não é necessário fazer nenhum furo, portanto, não há nenhum vazamento ou enfraquecimento da peça.

História

Diz-se que este método de soldagem foi usado pela primeira vez no estaleiro HM em Portsmouth em 1918.

Inicialmente, foi utilizada uma ferramenta de soldagem leve, (equipada com bobina eletromagnética que levanta o pino inserido até o topo). Através desta experiência, L・J・Steel e H・Martin progrediram para o equipamento automático que soldou pinos à chapa de aço com algum sucesso.

Por outro lado, no Arsenal da Marinha nos EUA em 1939 (Showa 14), T・Nelson aplicou Solda de Pino para soldar barras redondas de metal ou parafusos roscados ao convés de metal no porta-aviões para fixar placas de madeira.

Foi a primeira Solda de Pino de arco adotada. Desde então, a Gregory Industries Ltd. (agora, Nelson Stud Welding Ltd) procedeu à pesquisa e desenvolvimento e fez um rápido progresso.

No Japão, os pinos de latão foram muito soldados como um nome de soldagem por arco desenhado para fixar fiação elétrica e aparelhos elétricos em placas de metal em navios de guerra e outros navios.

Além disso, após a Segunda Guerra Mundial, o método de Solda de Pino foi introduzido por Nelson Stud Welding nos EUA e Crompton Parkinson na Inglaterra, então houve um rápido progresso. Agora para não falar na construção naval, passa a ser usado na construção civil, pontes, automotivo e outras indústrias.

Um pino de solda pode ser unido instantaneamente a uma peça de trabalho de metal para uma ligação permanente de alta qualidade e alta resistência.

O metal base e o fixador soldado não precisam ser do mesmo material. Por exemplo, essas combinações podem ser soldadas juntas – latão com cobre, latão com aço, cobre com aço e combinações semelhantes.

A soldagem de pino é mais barata do que outros métodos de fixação e pode ser usada em locais que não permitem o uso de outros fixadores. Os pinos de solda podem ser instalados por um homem, trabalhando em um lado da peça de trabalho, em menos de um segundo.

Existem muitas razões pelas quais o processo de Solda de Pino é superior a outros sistemas de fixação.

Equipamentos

O equipamento necessário para a Solda de Pino é composto do seguinte:

• Uma fonte de alimentação de corrente contínua
• Um controlador
• Uma pistola de solda
• Cabos para unir os componentes do sistema e o metal base

A Pistola de soldagem tem por finalidade segurar e movimentar o pino; contém um gatilho que libera a corrente de Soldagem, a qual é transmitida para a ponta do pino, sendo uma espécie de encaixe, estes encaixes podem ter diferentes geometria e espessuras, compatíveis com o pino a fixar, a pistola também fornece pressão e alivio ao sistema, através de uma mola controlada por uma válvula solenóide.

As Unidades de controle são basicamente circuitos temporizadores para aplicação do tempo de Soldagem e tempo de pressão, que são ligadas as fontes e à pistola de soldagem, os controladores podem ser integrados as fontes de energia ou separadas.

Processo

Duas peças metálicas fundem-se através de uma corrente elétrica, resultando na união por resistência, tem que ter a mesma liga os materiais utilizados nos prisioneiros ou pinos e da superfície onde são aplicados. Os prisioneiros ou pinos para soldar é preciso da utilização de uma pistola (tocha) para posicionar o pino a ser soldado.

Um lado do pino é fixado na pistola e junto ao outro lado do pino a ser soldado é protegido com uma cerâmica, para dar forma ao metal fundido, formando um anel ao redor do pino soldado. Com a utilização da cerâmica não é preciso da utilização de gases ou fluxos para proteger a solda.

Quando o operador aciona o gatilho da pistola, é acionado uma fonte de potência, onde o pino que esta na pistola ( tocha) é soldado à peça de trabalho sem a utilização de metal adicional. A duração de soldagem é curta, praticamente um segundo ou menos.

Métodos De Solda De Pino

Basicamente existem dois métodos mais comuns para a Soldagem de pino.

O Método de Solda de Pino usado depende do tipo de prendedor de pinos que é necessário, com base na aplicação e no metal base ao qual o prendedor de pinos de solda será soldado.

Processo de Solda de Pino de arco

Arc Stud Welding é geralmente usado para soldar fixadores de grande diâmetro em metais básicos mais ásperos e espessos.

Os pinos de solda a arco podem ter quase qualquer formato e existem literalmente centenas de designs, no entanto, eles devem ter uma extremidade do fixador projetada para equipamentos de solda a arco.

Aço doce, aço inoxidável e alumínio são materiais aplicáveis ​​para soldagem a arco.

Passo 1: O pino de solda a arco é colocado contra a superfície de trabalho

Um fixador e uma virola de cerâmica são colocados firmemente contra a superfície de trabalho sob tensão da mola na pistola de soldagem de pinos.

Passo 2: Um arco elétrico controlado derrete a extremidade do fixador do pino de solda

Ao ser acionada, a pistola de solda levanta automaticamente o fixador do metal base e inicia um arco elétrico controlado que derrete a extremidade do fixador do pino e uma parte do metal base.

Passo 3: Um escudo de arco cerâmico concentra o calor para a máxima resistência da solda

Uma blindagem de arco cerâmico concentra o calor e retém o material fundido na área de solda para máxima resistência e confiabilidade da solda.

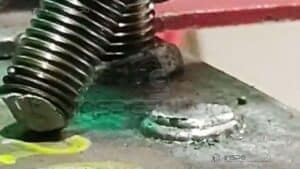

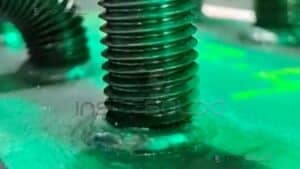

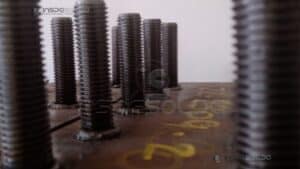

Passo 4: O metal solidifica e uma solda de fusão de alta qualidade é concluída

No momento preciso em que o fixador e o metal original fundem, o fixador é automaticamente mergulhado na superfície de trabalho pela pistola de soldagem de pinos. O metal solidifica e uma solda de fusão de alta qualidade é concluída.

Indústrias

O PROCESSO DE Solda a Pino são usados ​​em uma ampla variedade de indústrias:

• Aeroespacial
• Eletrodomésticos
• Automotivo
• Construção
• Eletrônicos
• Processo de Forjamento
• Instalação de isolamento
• Equipamentos Leves e Pesados
• No mar
• Petroquímica
• Construção naval
• Sinais e guarnições decorativas
• Brinquedos
• Transporte
• Utilitários Metalurgia

Você Está Precisando De Suporte Para Solda De Pino?

Portanto, se você tem interesse em Solda de Pino, ou precisa apenas de um orçamento para um determinado projeto, estamos aqui para ajudar.
